Regelventile

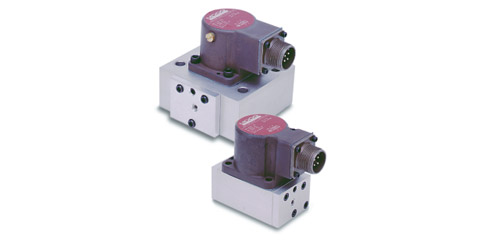

Vorgesteuerte JetPipe-Ventile für analoge Signale


JetPipe-Ventile von Moog stehen für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision und werden weltweit erfolgreich in den verschiedensten industriellen Anwendungen eingesetzt. JetPipe-Ventile sind vorgesteuerte Servoventile für analoge Signale – mit mechanischer Wegrückführung und ohne integrierte Verstärker- und Regelelektronik. Die JetPipe-Ventile in zweistufiger Bauart mit Düse-Prallplatte-Vorsteuereinheit ermöglichen eine hohe Druckausbeute und zeichnen sich durch eine robuste Bauart aus. Weitere Ausführungen mit einem fünften Anschluss für die separate Steuerölversorgung sind ebenfalls erhältlich.



Vorteile Moog JetPipe-Ventil:

  • Hohe Druckausbeute für höhere Kolbenstellkräfte
  • Zweistufige Bauart mit Düse-Prallplatte-Vorsteuereinheit
  • Schmutzunempfindlich – für minimale Wartung
  • Robuste Bauart für lange Lebensdauer
  • Höchste Funktionsstabilität
  • Optional erhältlicher fünfter Anschluss für separate Steuerölversorgung
  • Optionale JetPipe-Ventile mit vor Ort austauschbarem Schutzfilter erhältlich



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  0 bis 225 l/min @ ∆p 35 bar pro Steuerkante
Maximaler Betriebsdruck  350 bar
Lochbild  ISO 10372
100 % Stellzeit; 4 bis 32 ms @ 210 bar
Elektrische Daten

Signaloptionen
 +/-10, +/-20 und +/-50 mA

Typische Anwendungen
