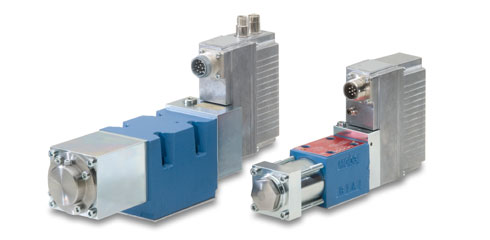

Moog D638/D639 – mit analoger Schnittstelle: direktgesteuerte Servoventile für die präzise Druck- und Volumenstromregelung (p/Q-Regelung)


Bei den Moog Ventilen der Serien D638 und D639 handelt es sich um direktgesteuerte Servoventile mit integrierter Verstärker- und Regelelektronik, eingebautem Druckaufnehmer und Feldbusschnittstelle (CANopen, EtherCAT oder Profibus DP V1). Die Servoventile wurden mit Blick auf anspruchsvollste Kundenanforderungen entwickelt und zeichnen sich durch hohe funktionale Flexibilität, druckunabhängige Dynamik, hohe Stellkraft und geringen Strombedarf aus. Die Moog Ventile der Serien D638 und Moog D639 bieten einen Direktantrieb mit Permanentmagnet-Linearmotor, der die Verwendung von Steueröl überflüssig macht. Beide Servoventil-Serien sind in den Nenngrößen 03 und 05 nach ISO 4401 lieferbar.

Vorteile Moog D638/D639 Servoventile:

  • Direktantrieb mit Permanentmagnet-Linearmotor für hohe Stellkraft, ohne Volumenstrombegrenzung und druckunabhängige Dynamik
  • Integrierte Verstärker- und Regelelektronik sowie eingebauter Druckaufnehmer für hohe funktionale Flexibilität
  • Kein Steuerölbedarf
  • Geringer Strombedarf bei oder in der Nähe von hydraulisch Null
  • Hohe Betriebssicherheit: Der Steuerkolben wird bei Stromausfall durch Federkraft in die mittlere Position gebracht – der Aktuator hält automatisch an



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  5 bis 100 l/min @ ∆p 35 bar pro Steuerkante
Maximaler Volumenstrom  180 l/min, Größe 05
Maximaler Betriebsdruck  350 bar
Lochbild  ISO 4401, Größen 03 und 05
100 % Stellzeit  8 ms @ 210 bar
Versorgungsspannung  24 VDC (18 bis 32 VDC)
Feldbusschnittstelle  CANopen, Profibus und EtherCAT
Optionen  Analoge Signale

Typische Anwendungen

  • Metallumformung und Pressen
  • Gas-, Dampf- und Wasserturbinen
  • Automobil- und Flugzeugtests
  • Simulation
  • Papierindustrie
