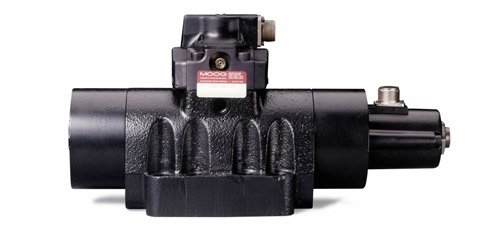

Moog Servoventil-Serien 79-100 und 79-200 für analoge Signale


Servoventile von Moog stehen weltweit seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision. Bei den Moog Ventilen der Serien 79-100 und 79-200 handelt es sich um vorgesteuerte Servoventile für analoge Signale – ohne integrierte Verstärker- und Regelelektronik. Die robusten, dreistufigen Ventile sind optimal für industrielle Anwendungen geeignet, die hohe Volumenströme und Dynamik erfordern. Durch die elektrische Rückführung der Hauptkolbenposition sind eine geringe Hysterese und eine optimale Linearität gewährleistet. Die Servoventile sind in optionalen Ausführungen mit externen Anschlüssen für die Steuerölversorgung und den Steuerölablauf der Vorsteuerstufe ausgestattet.


Vorteile Servoventil Moog Serien 79-100 und 79-200:

  • Dreistufige Servoventile für Anwendungen mit hohen Volumenstrom- und Dynamikanforderungen
  • Elektrische Rückführung auf der Hauptkolbenposition für geringe Hysterese und optimale Linearität
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Optional erhältlich: externe Anschlüsse für Steuerölversorgung und Steuerölablauf der Vorsteuerstufe



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  114 bis 757 l/min @ ∆p 70 bar
Maximaler Betriebsdruck  350 bar
Lochbild  Moog-Standard
100 % Stellzeit
14-15 ms @ 210 bar
Elektrische Daten

Signaloptionen
+/-15 und 40 mA (eine Spule)

Typische Anwendungen
