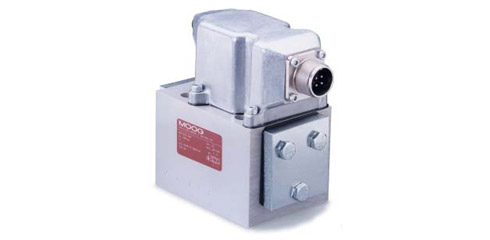

Vorgesteuerte Servoventile Moog G631 für analoge Signale


Servoventile von Moog stehen seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision und werden weltweit erfolgreich in den verschiedensten industriellen Anwendungen eingesetzt. Die Moog Ventile der Serie G631 sind vorgesteuerte Servoventile für analoge Signale mit mechanischer Wegrückführung und ohne integrierte Verstärker- und Regelelektronik. Diese Servoventile in zweistufiger Bauart mit Düse-Prallplatte-Vorsteuereinheit zeichnen sich durch hohe Dynamik, robuste Bauart und einfache Wartung aus. Optionale Ausführungen mit einem fünften Anschluss für die separate Steuerölversorgung sind ebenfalls erhältlich.


Vorteile Moog G631 Servoventil:

  • Zweistufige Bauart
  • Vorsteuerstufe mit Düse-Prallplatte und mechanischer Wegrückführung für hohe Dynamik, hohe Auflösung und geringe Hysterese
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Kompakte Bauart für Anwendungen mit begrenztem Einbauraum
  • Vor Ort austauschbarer Schutzfilter der ersten Stufe für einfache Wartung
  • Optional erhältlicher fünfter Anschluss für separate Steuerölversorgung



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  4 bis 76 l/min @ ∆p 35 bar pro Steuerkante
Maximaler Volumenstrom  150 l/min
Maximaler Betriebsdruck  310 bar
Lochbild  ISO 4401-05-05-0-94 (für 4 Anschlüsse)
100 % Stellzeit
10 bis 15 ms @ 210 bar
Elektrische Daten

Signaloptionen
+/-15 und +/-50mA
