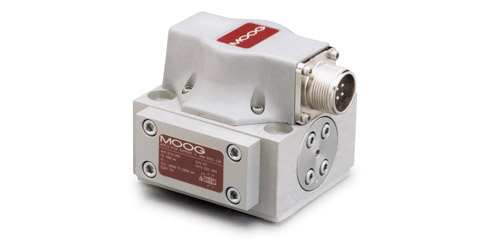

Vorgesteuerte Servoventile Moog G761 für analoge Signale


Servoventile von Moog stehen seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision und werden weltweit erfolgreich in den verschiedensten industriellen Anwendungen eingesetzt. Bei den Moog Ventilen der Serie G761 handelt es sich um ein direktgesteuertes Servoventil in zweistufiger Bauart für analoge Signale mit mechanischer Wegrückführung und ohne integrierte Verstärker- und Regelelektronik. Das kompakte Servoventil ist für Anwendungen mit begrenztem Einbauraum optimal geeignet und zeichnet sich durch hohe Dynamik sowie eine robuste Bauart aus.



Vorteile Moog G671 Servoventil:

  • Hohe Dynamik und Auflösung sowie geringe Hysterese dank zweistufiger Bauart, Vorsteuerstufe mit Düse-Prallplatte und mechanischer Rückführung
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Kompakte Bauart für Anwendungen mit begrenztem Einbauraum



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  4 bis 63 l/min @ ∆p 70 bar
Maximaler Betriebsdruck
315 bar
Lochbild
0,875” Anschlusskreis
Lochbild  ISO 10372-04-04-0-92
100 % Stellzeit
6 bis 9 ms @ 210 bar
Elektrische Daten

Signaloptionen
+/-7.5, +/-20 und+/-100 mA

Typische Anwendungen

  • Testanlagen
  • Prüfmaschinen
