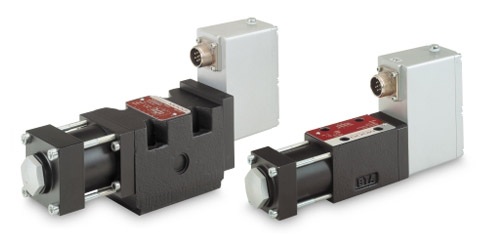

Direktgesteuerte Servoventile Moog D633 und Moog D634
Bei den Moog Ventil-Serien D633 und Moog D634 handelt es sich um direktgesteuerte Servoventile mit integrierter Verstärker- und Regelelektronik und analoger Schnittstelle. Die Servoventile wurden mit Blick auf anspruchsvollste Kundenanforderungen entwickelt und zeichnen sich durch funktionale Flexibilität, druckunabhängige Dynamik, hohe Stellkraft und geringen Strombedarf aus. Die Moog Ventile der Serien D633 und D634 bieten einen Direktantrieb mit Permanentmagnet-Linearmotor, der die Verwendung von Steueröl überflüssig macht. Beide Servoventile sind in den Nenngrößen 03 und 05 nach ISO 4401 lieferbar.
Vorteile Moog D633/D634 Servoventile:
- Direktantrieb mit Permanentmagnet-Linearmotor für hohe Stellkraft, ohne Volumenstrombegrenzung und druckunabhängige Dynamik
- Minimaler Wartungsbedarf
- Geringer Strombedarf bei oder in der Nähe von hydraulisch Null
- Hohe Betriebssicherheit: Der Steuerkolben wird bei Stromausfall durch Federkraft in die mittlere Position gebracht – der Aktuator hält automatisch an
Spezifikationen
Hydraulikdaten | |
---|---|
Nennvolumenstrom | 5 bis 100 l/min @ ∆p 35 bar pro Steuerkante |
Maximaler Volumenstrom | 180 l/min, Größe 05 |
Maximaler Betriebsdruck | 350 bar |
Lochbild | ISO 4401, Größen 03 und 05 |
100 % Stellzeit | 12 ms @ 210 bar |
Elektrische Daten |
|
Versorgungsspannung |
24 VDC (18 bis 32 VDC) |
Nennsignaloptionen |
+/-10 V, +/-10 mA und 4-20 mA |
Typische Anwendungen
- Metallumformung und Pressen
- Dampf-, Gas- und Wasserturbinen
- Automobil- und Flugzeugtests
- Simulation
- Holzindustrie
