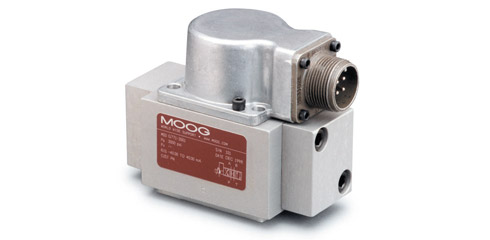

Vorgesteuerte Servoventile Moog Serie G770 für analoge Signale


Servoventile von Moog stehen seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision – in industriellen Anwendungen weltweit. Das Moog Ventil der Serie G770 ist ein vorgesteuertes Servoventil für analoge Signale – ohne integrierte Verstärker- und Regelelektronik. Das robuste Servoventil zeichnet sich – dank zweistufiger Bauart, reibungsarmer Vorsteuerstufe mit Düse-Prallplatte und mechanischer Rückführung – durch hohe Dynamik und Auflösung sowie geringe Hysterese aus. Durch die kompakte Bauweise ist die Moog Serie G770 optimal für Anwendungen mit limitiertem Einbauraum geeignet.



Vorteile Servoventil Moog G770:

  • Hohe Dynamik und Auflösung sowie geringe Hysterese dank zweistufiger Bauart, Vorsteuerstufe mit Düse-Prallplatte und mechanischer Rückführung
  • Reibungsarme Vorsteuerstufe mit Doppeldüse
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Kompakte Bauart für Anwendungen mit begrenztem Einbauraum



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  4 bis 57 l/min @ ∆p 70 bar
Maximaler Betriebsdruck  210 bar
Lochbild  Moog-Standard
100 % Stellzeit
 6 bis 15 ms @ 210 bar
Elektrische Daten

Signaloptionen (eine Spule)

 +/-4, +/-7.5, +/-15, +/-20 und +/-100 mA
