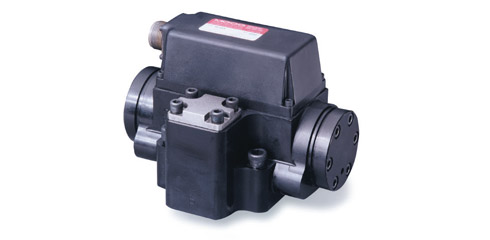

Vorgesteuerte Servoventile Moog Serie 72 für analoge Signale


Servoventile von Moog stehen seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision und werden weltweit erfolgreich in den verschiedensten industriellen Anwendungen eingesetzt. Ventile der Moog Serie 72 sind vorgesteuerte Servoventile für analoge Signale mit mechanischer Wegrückführung und ohne integrierte Verstärker- und Regelelektronik. Die Servoventile in zweistufiger Bauart mit Düse-Prallplatte-Vorsteuereinheit zeichnen sich durch hohe Dynamik und eine robuste Bauart aus. Weitere Ausführungen mit einem fünften Anschluss für die separate Steuerölversorgung sind ebenfalls erhältlich.


Vorteile Servoventil Moog Serie 72:

  • Zweistufige Bauart mit Düse-Prallplatte-Vorsteuereinheit
  • Vorsteuerstufe mit Düse-Prallplatte und mechanischer Wegrückführung für hohe Dynamik, hohe Auflösung und geringe Hysterese
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Kompakte Bauart für Anwendungen mit begrenztem Einbauraum
  • Vor Ort austauschbarer Schutzfilter der ersten Stufe für einfache Wartung
  • Optional erhältlicher fünfter Anschluss für separate Steuerölversorgung



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  95 bis 225 l/min @ ∆p 35 bar pro Steuerkante
Maximaler Volumenstrom  530 l/min
Maximaler Betriebsdruck  310 bar
Lochbild  ISO 10372-06-05-0-92
Elektrische Daten

Signaloptionen
+/-4 mA, +/-7,5 mA und +/-20 mA

Typische Anwendungen

  • Industriemaschinen
  • Papierindustrie
