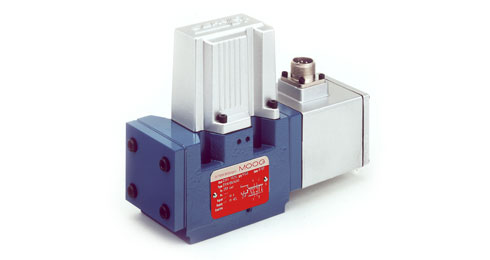

Moog D660: vorgesteuertes Proportionalventil für analoge Signale




Das Moog Ventil der Serie D660 ist ein vorgesteuertes Proportionalventil mit integrierter Verstärker- und Regelelektronik für analoge Signale. Das Proportionalventil wurde mit Blick auf anspruchsvolle Industrieanwendungen entwickelt und zeichnet sich durch hohe funktionale Flexibilität und eine hervorragende Dynamik – dank optimierter Vorsteuerstufen – aus. Die Serie D660 ist als zwei- oder dreistufiges Proportionalventil und in den Nenngrößen 05, 07, 08 und 10 lieferbar.

Vorteile Moog D660 Proportionalventil:

  • Erhältlich als zwei- oder dreistufiges Proportionalventil (je nach erforderlicher Dynamik)
  • Optimierter Ventilkörper für hohen Nennvolumenstrom
  • Integrierte Verstärker- und Regelelektronik für hohe funktionale Flexibilität
  • Optimierte Vorsteuerstufen für ausgezeichnete Dynamik
  • ServoJet®-Vorsteuerstufe
  • Optional: verschiedene Failsafe-Optionen (je nach Anwendung)



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  30 bis 1.500 l/min @ ∆p 5 bar pro Steuerkante
Maximaler Volumenstrom  3.600 l/min, ISO Größe 10
Maximaler Betriebsdruck  350 bar
Lochbild  ISO 4401; Größen 05, 07, 08 und 10
100 % Stellzeit  10 bis 50 ms @ 210 bar
Elektrische Daten

Versorgungsspannung
 24 VDC (18 bis 32 VDC)
Nennsignaloptionen
 +/-10 V, +/-10 mA und 4-20 mA
