Regelventile

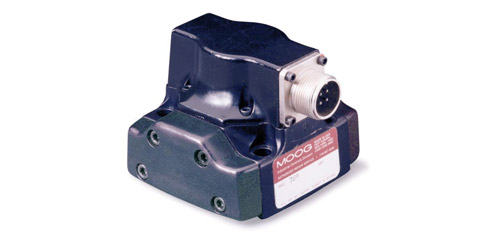

Vorgesteuerte Servoventile Moog Serie 760 für analoge Signale


Servoventile von Moog stehen seit nunmehr 50 Jahren für höchste funktionale Flexibilität, Zuverlässigkeit und Präzision und werden weltweit erfolgreich in den verschiedensten industriellen Anwendungen eingesetzt. Das Moog Ventil der Serie 760 ist ein vorgesteuertes Servoventil für analoge Signale – ohne integrierte Verstärker- und Regelelektronik. Das robuste Servoventil in zweistufiger Bauart zeichnet sich – dank Vorsteuerstufe mit Düse-Prallplatte-Vorsteuereinheit und mechanischer Wegrückführung – durch hohe Dynamik, hohe Auflösung und geringe Hysterese aus. Durch die kompakte Bauart ist die Moog Serie 760 optimal für Anwendungen mit limitiertem Einbauraum geeignet.



Vorteile Servoventil Moog Serie 760:

  • Hohe Dynamik und Auflösung sowie geringe Hysterese dank zweistufiger Bauart, Düse-Prallplatte-Vorsteuereinheit und mechanischer Rückführung
  • Hohe Kolbenstellkräfte
  • Robuste Bauart für lange Lebensdauer
  • Kompakte Bauart für Anwendungen mit begrenztem Einbauraum



Spezifikationen

Hydraulikdaten
Nennvolumenstrom  95 bis 225 l/min @ ∆p 35 bar pro Steuerkante
Maximaler Volumenstrom  530 l/min
Maximaler Betriebsdruck  310 bar
Lochbild  ISO 10372-06-05-0-92
Elektrische Daten

Signaloptionen
 +/-4 mA, +/-7,5 mA und +/-20 mA

Typische Anwendungen
