Servoventile der Serie E024

Die 24er-Serie von Moog ist das kleinste und leichteste Düsen-Klappenventil, das jemals hergestellt wurde. Damit ist es ideal für Hochleistungs-Motorsportanwendungen, bei denen Gewicht und Größe entscheidend sind. Moog ist stolz darauf, das gesamte F1-Starterfeld (?) mit Servoventilen der 24er-Serie zu beliefern, die einige der anspruchsvollsten Fahrwerks- und Antriebsstrangsteuerungen im Motorsport steuern.

Die 24er-Serie hält den härtesten Umgebungen mit einer Stoßfestigkeit von bis zu 50 g und einer Betriebstemperatur von bis zu 135 °C stand und bietet gleichzeitig eine schnelle und präzise Steuerung.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • Kompakt und leicht: Die Serie 24 ist das kleinste und leichteste Servoventil auf dem Markt und wiegt nur 95 g
  • Hohe Durchflussleistung: Mit einer Leistung von 7,5 l/min* (2 USg) ist die Serie 24 außergewöhnlich leistungsstark
  • Luftfahrttradition: Basierend auf Moogs langlebigem und robustem Servoventil der Serie 30, das häufig für die Flugsteuerung von Flugzeugen verwendet wird und bewährte Leistung gewährleistet
  • Präzise Steuerung: Verfügt über eine reaktionsschnelle, zweistufige Konstruktion, die eine präzise und wiederholbare Steuerung des Hydraulikflusses ermöglicht
  • Vielseitig einsetzbar: FIA-homologiert für den Einsatz in der Formel 1 und geeignet für eine breite Palette leistungsstarker Miniaturhydraulikanwendungen
  • Typische Anwendungen: F1, Unterwasserausrüstung, Spezialeffekte in Film und Theater, mobile Robotik



Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* 0.4 bis 7.5 l/min
Standardkonfigurationen 0.4, 1.0, 1.5, 2.0, 3.8, 5.0, 7.5 l/min
Max. Betriebsdruck 280 bar
Performance-Daten
100% Sprungantwort** 1.8 ms
Frequenzgang*** up bis 400 Hz
Elektrische Daten
Bewertetes Signal**** 10 mA
Standardkonfigurationen 10 mA
Physikalische Daten
Größe (Montagemuster) Moog Standard
Gewicht 95 g
Weitere Optionen

Hohe Effizienz, belüfteter Motorkondensator, Logik

Weitere Optionen finden Sie unter Moog.com/miniature



* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Coils in Parallel

Ressourcen

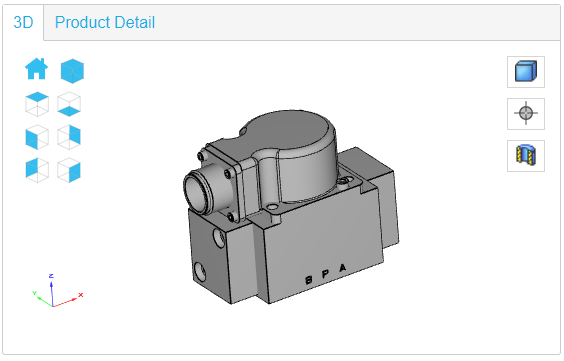

3D CAD Model Tool

3D_Cad_Servo_Valve
