Planetenrollengewindetriebe

HOHE PRÄZISION FÜR VIELFÄLTIGE ANWENDUNGEN

Moog verfügt über mehr als 30 Jahre Erfahrung in der Herstellung und Konstruktion von kundenspezifischen hochpräzisen Planetenrollengewindetrieben für eine Vielzahl von Märkten und anspruchsvollen Bewegungssteuerungsanwendungen.

VORTEILE UND MERKMALE DER PLANETENROLLENGEWINDETRIEBE VON MOOG:

  • ISO3408 Klassen 1-3
  • Durchmesser von 15 mm [0,6 Zoll] bis 100 mm [3,93 Zoll]
  • Teilung von 2 mm [0,08 in] bis 42 mm [1,65 in]
  • Länge bis zu 4000 mm [157,5 in]
  • Belastbarkeit:
    • Dynamische Belastung bis zu 1250 kN
    • Statische Belastung bis zu 3500 kN
  • Beschleunigung 40 m/s2
  • Anzahl im Eingriff befindlicher Gewindegänge: 5-6



Kontaktieren Sie unsere Experten

WAS IST EIN PLANETENROLLENGEWINDETRIEB?

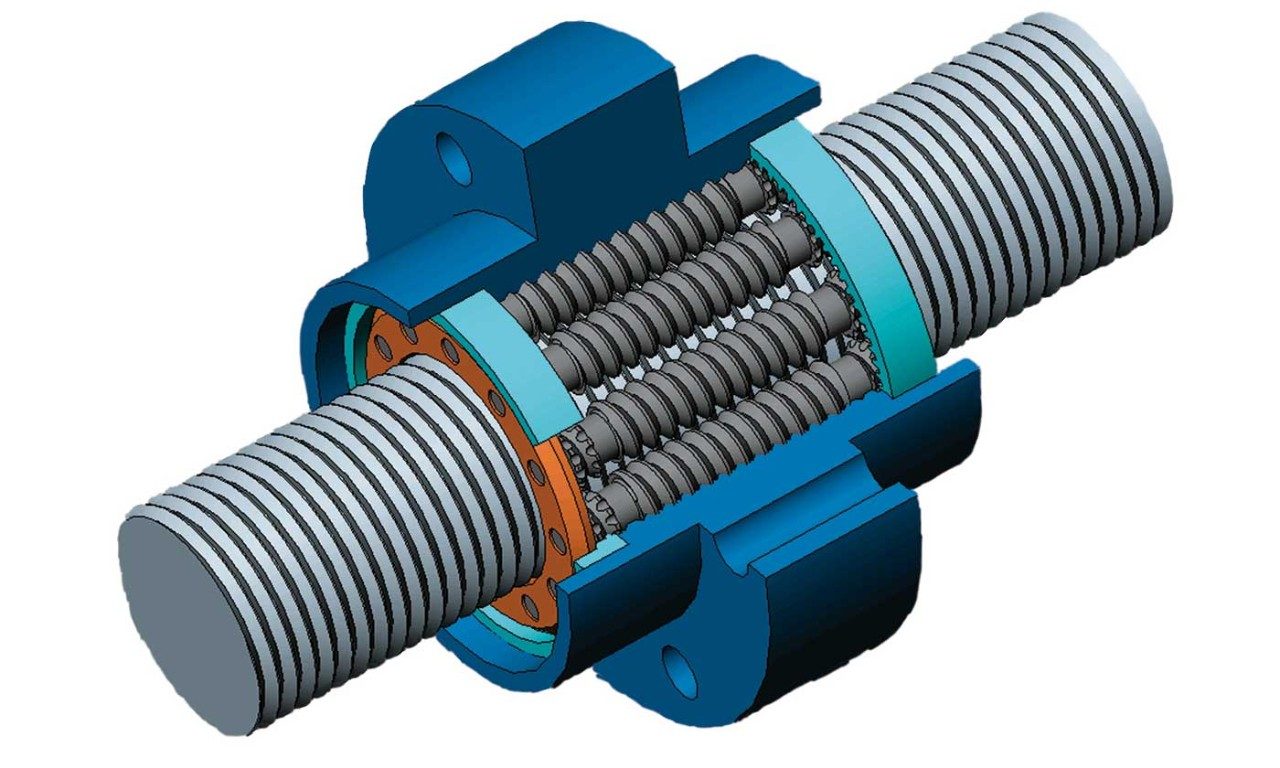

Ein Planetenrollengewindetrieb ist ein Rollsystem, das aus einem Gewindeschaft (Spindel) und einer Mutter besteht, die, ebenfalls mit Innengewinde, eine bestimmte Anzahl von Gewinderollen mit Zahnrädern an den Enden enthält.

Die Rolle greift mit ihren Gewinden in die Schraube und die Mutter ein und wird in ihrer Umlaufbewegung von zwei Steuerzahnkränzen geführt, die an jedem Ende der Mutter angebracht sind.

Der Planetenrollengewindetrieb ist genauso wie der Kugelgewindetrieb eine Rollkörpervorrichtung, die jedoch nicht durch das für Kugelgewindetriebe typische Vorhandensein von Kugeln eingeschränkt wird.

Bei allen Produkten ist eine spezielle Oberflächenbehandlung und Veredelung verfügbar für:

  • Korrosionsschutz
  • Erhöhte Widerstandsfähigkeit (Anwendung in der Luftfahrt und im Motorsport)
  • Reibungsminderung zur Reduzierung von Verschleiß und Erhöhung der Lebensdauer



DER MARKT RUFT, MOOG LIEFERT!
Die Probleme, von denen Maschinenbauer am häufigsten berichten, sind Verzögerungen in der Beschaffung und die allgemeine Unsicherheit in ihrer Lieferkette. Moogs neue Initiative für die Schnelllieferung kundenspezifischer Planetenrollengewindetriebe begegnet diesen Herausforderungen, indem sie die bei Industrieanwendungen am häufigsten eingesetzten Rollengewindetriebgrößen (Durchmesser von 15 mm [0,59 in] bis 39 mm [1,54 in]) bereitstellt.

LIEFERFERTIG IN NUR 6 WOCHEN AB WERK.
Von der Bestellung an wird Moog dafür sorgen, dass eine branchenführende, essentielle Komponente für industrielle Antriebstechnik für all unsere Partner in aller Welt stets zuverlässig und schnell verfügbar ist.

VORTEILE UND MERKMALE
  • Individuell anpassbar (auch für kleinere Mengen), um alle Leistungsanforderungen zu erfüllen
  • Maximale Flexibilität in Bezug auf Design und Leistungsumfang
  • Extrem leise und vibrationsarme Funktionalität dank der ausgezeichneten Laufruhe des Designs
  • Hohes Beschleunigungsvermögen für schnelle Maschinen mit hohem Auslastungsgrad
  • Kann in Verbindung mit dem ergänzenden Angebot an erstklassigen elektromechanischen Produkten und Systemen von Moog verwendet werden, darunter Servoantriebe, Servomotoren und Servoregler
  • Das Know-how von Moog und enge Zusammenarbeit mit Kunden für die Umsetzung von Lösungen, die auch den schwierigsten Herausforderungen von heute gerecht werden
