HOHE DREHZAHLFÄHIGKEIT FÜR EINE VIELZAHL VON MÄRKTEN

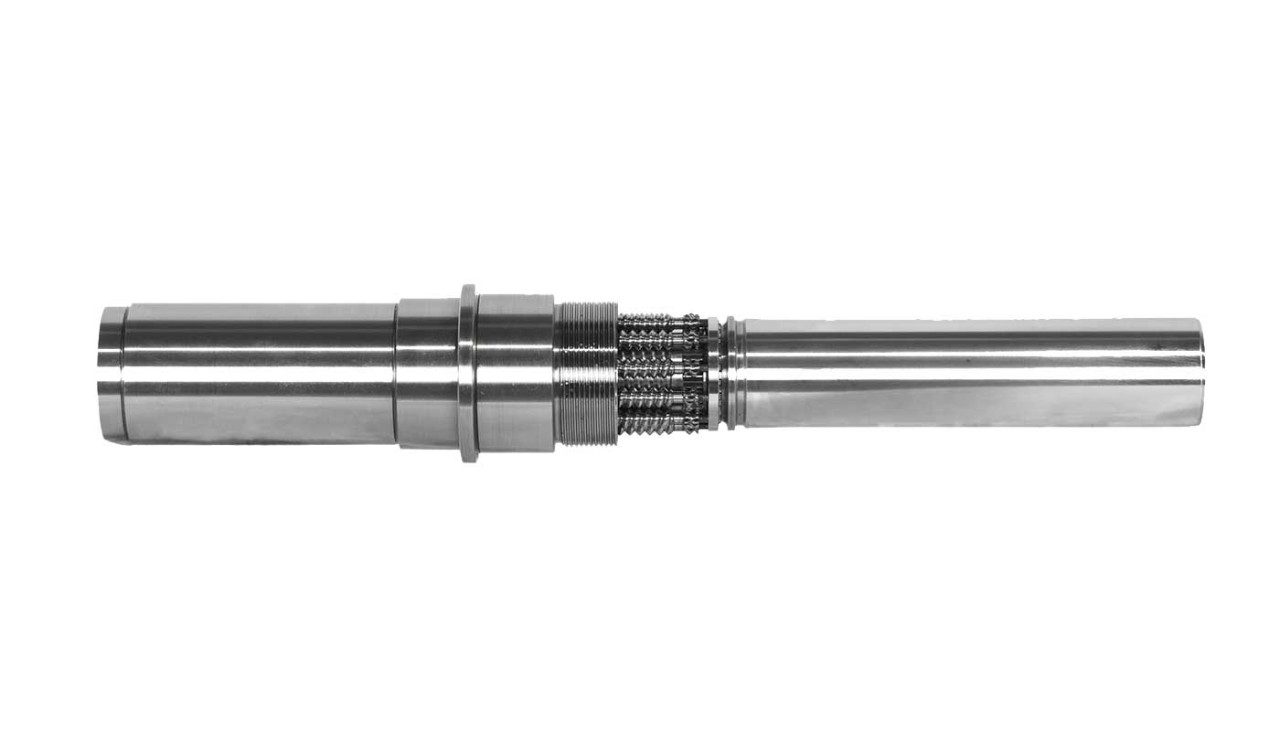

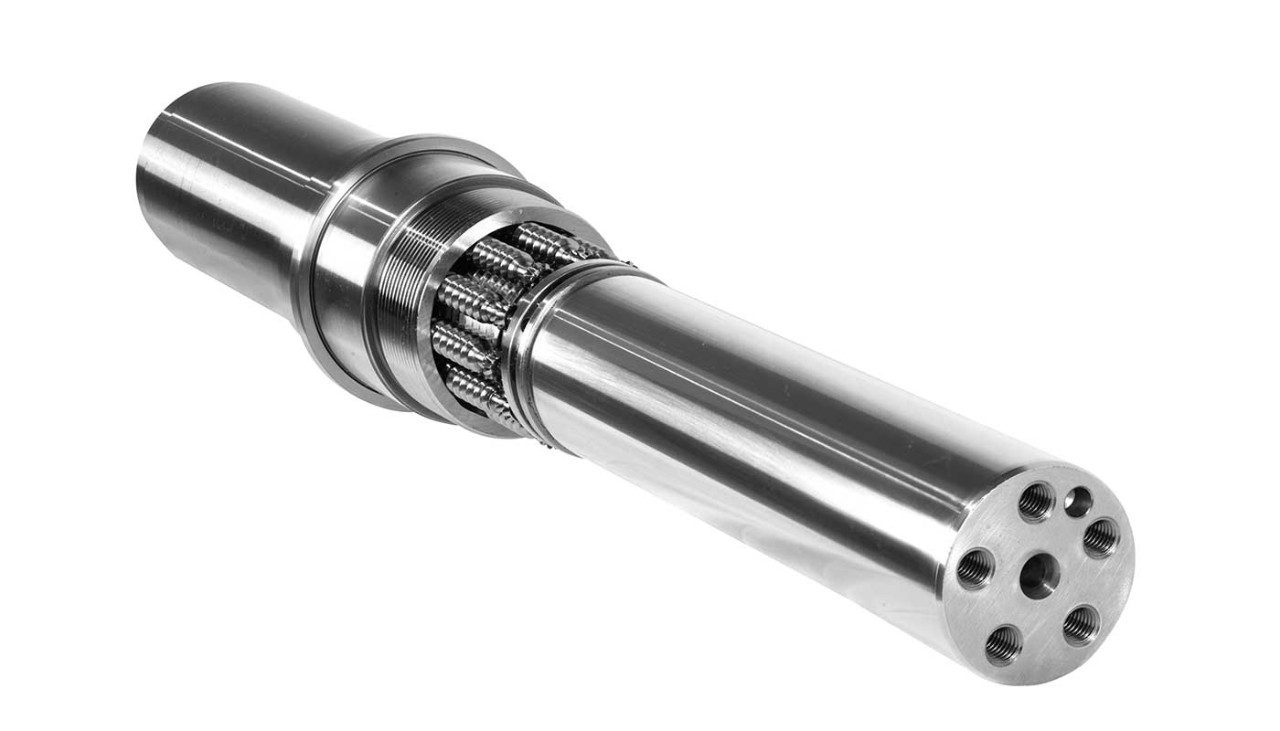

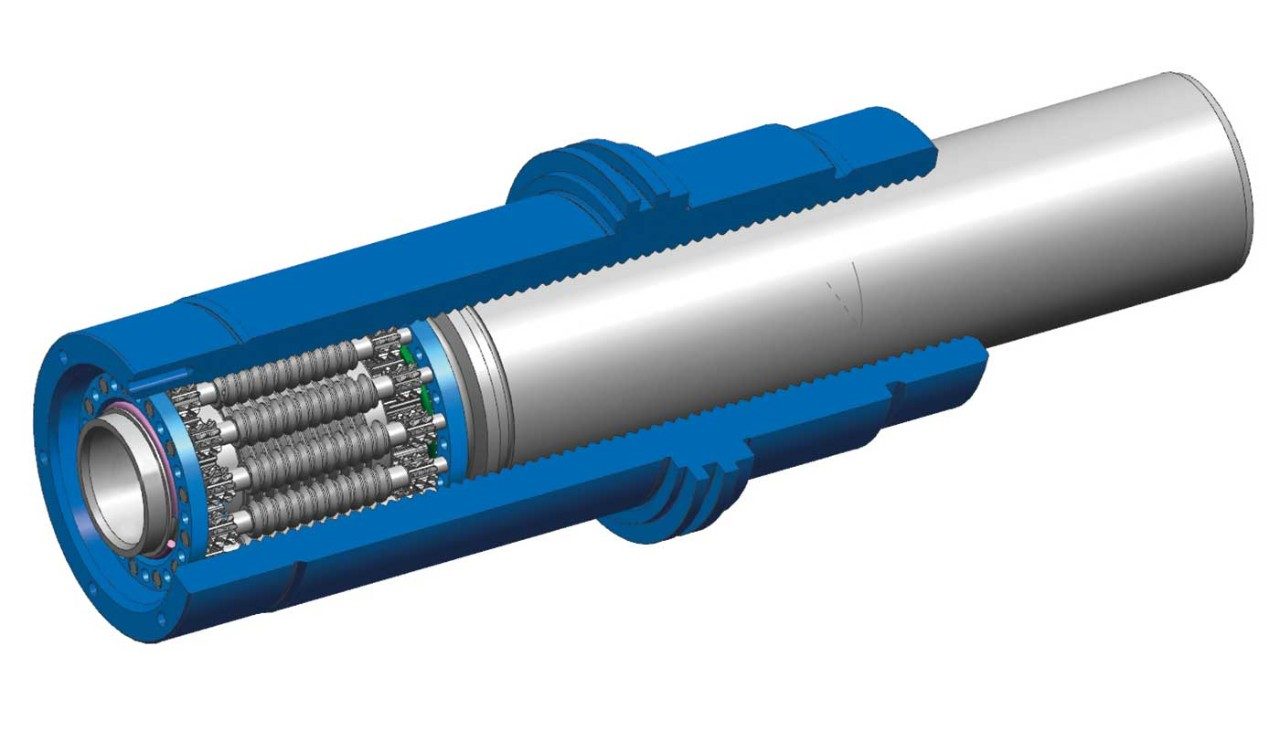

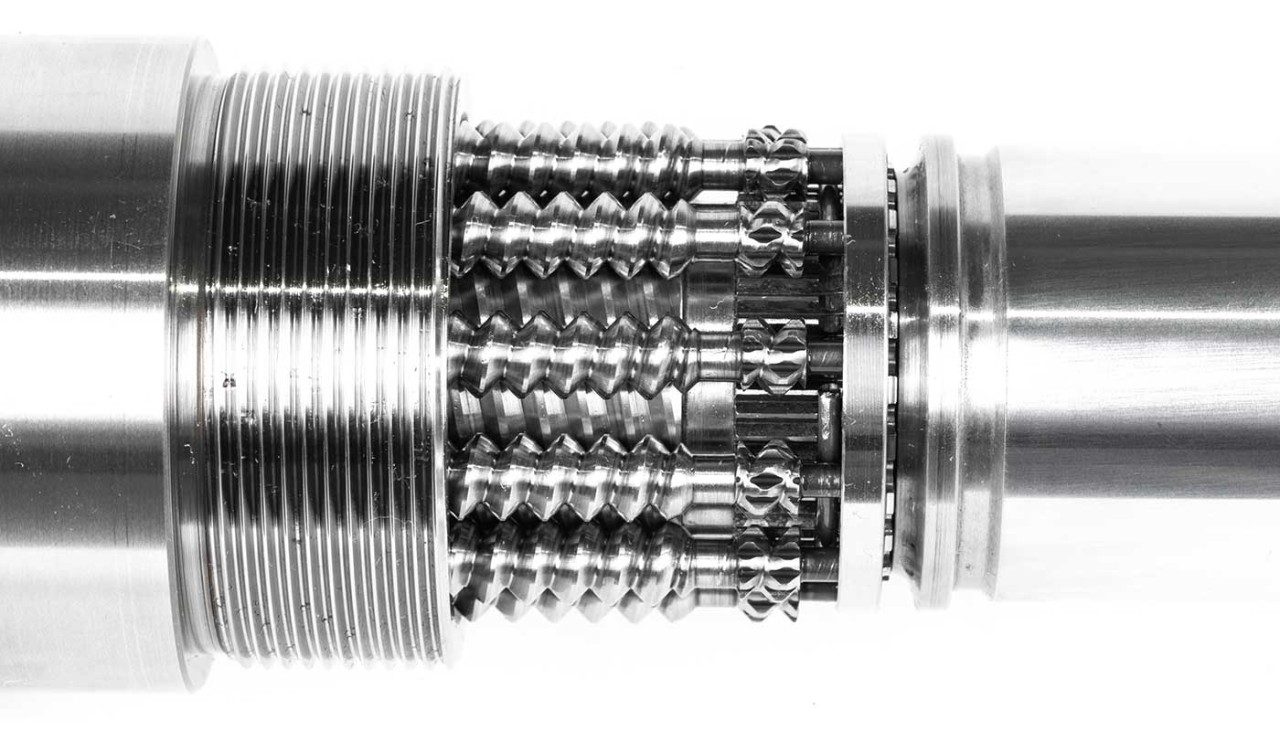

Ein Invertierter Rollengewindetrieb arbeitet nach dem gleichen Prinzip wie ein Planetenrollengewindetrieb. Um die Gesamtabmessungen des Antriebs zu reduzieren, kann entweder die Mutter oder die Spindel direkt als Schubrohr verwendet werden.

Ein Invertierter Rollengewindetrieb hat ein ähnliches Hochgeschwindigkeitsvermögen wie ein Planetenrollengewindetrieb, aber die Last wirkt direkt auf das Schubrohr.





Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Ressourcen
Verwandte Produkte

VORTEILE UND MERKMALE DER INVERTIERTEN ROLLENGEWINDETRIEBE VON MOOG:

  • ISO3408 Klassen 3-5
  • Durchmesser bis zu 48 mm [1,89 Zoll]
  • Dank der Kompaktheit und der einfachen Integration des Rotors wird die Anzahl der Teile in Ihrem System reduziert



Maschinenbauer, die den Einsatz von Invertierten Rollengewindetrieben in Erwägung ziehen, sollten folgendes beachten:

  1. Nur Schrauben bis zu 48 mm (1,89 Zoll) sind für Invertierte Rollengewindetriebe erhältlich
  2. Für diese Größen kann der Maschinenbauer die gleichen Tragfähigkeiten und Mutterabmessungen berücksichtigen, die im Katalog angegeben sind
  3. Auf Wunsch kann die Mutterabmessung angepasst werden.



Bei allen Produkten ist eine spezielle Oberflächenbehandlung und Veredelung verfügbar für:

  • Korrosionsschutz
  • Erhöhte Widerstandsfähigkeit (Anwendung in der Luftfahrt und im Motorsport)
  • Reibungsminderung zur Reduzierung von Verschleiß und Erhöhung der Lebensdauer
