SEHR FLEXIBLES DESIGN FÜR FÜHRENDE MASCHINENHERSTELLER

Entwickelt, um die Anforderungen führender Maschinenhersteller in einer Vielzahl von Branchen zu erfüllen, bietet das flexible Design von Moog Kugelgewindetrieben einen einzigartigen Wettbewerbsvorteil in einer Vielzahl von Anwendungen.

VORTEILE UND MERKMALE DER KUGELGEWINDETRIEBE VON MOOG:

  • ISO3408 Klassen 1-3-5-7
  • Durchmesser von 12 mm [0,47 Zoll] bis 100 mm [3,93 Zoll]
  • Teilung von 1,5 mm [0,06 in] bis 80 mm [3,14 in]
  • Länge bis zu 6200 mm [244 in]
  • Belastbarkeit:
    • Dynamische Belastung bis zu 1450 kN
    • Statische Belastung bis zu 3300 kN
  • Beschleunigung 10-30 m/s2
  • Einzel- oder Mehrfachstart



Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Ressourcen
Verwandte Produkte
WAS IST EIN KUGELGEWINDETRIEB?

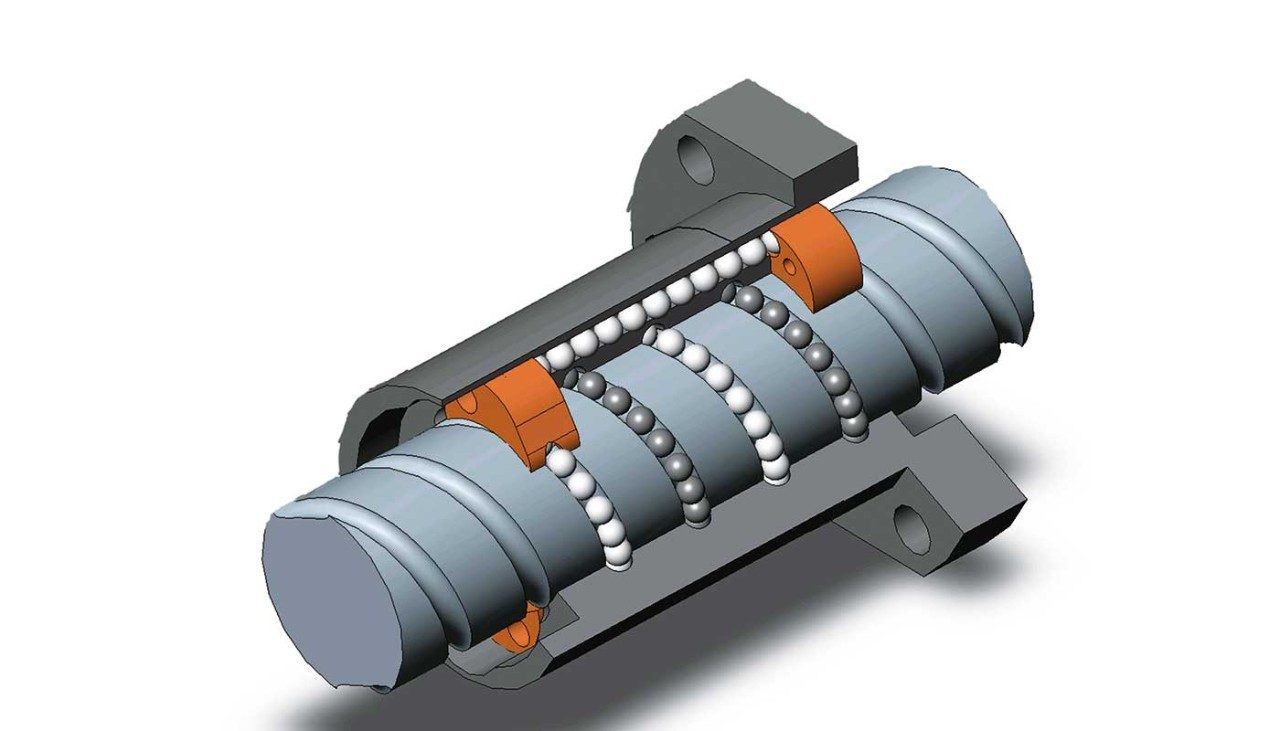

Ein Kugelgewindetrieb ist ein Rollsystem, das aus einem Gewindeschaft (Spindel) und einer Mutter besteht, die ebenfalls mit Innengewinde versehen ist und eine bestimmte Anzahl von Kugeln enthält.

Die Rückführung der Kugeln, die während des Rollens in der Mutter laufen, wird durch ein oder mehrere mechanische Elemente, sogenannte Laufbuchsen, ermöglicht.

Ein Kugelgewindetrieb ist ähnlich wie ein Kugellager, bei dem die Kugeln in einem oder mehreren Gewinden laufen.

Moog Kugelgewindetriebe und Planetenrollengewindetriebe (Englisch)
