Elektrohydrostatische Pumpeneinheit

Elektrohydrostatische Antriebe sind für industrielle Maschinenbauer die  kompakte Alternative zu herkömmlichen hydraulischen oder elektro- mechanischen Antriebslösungen.

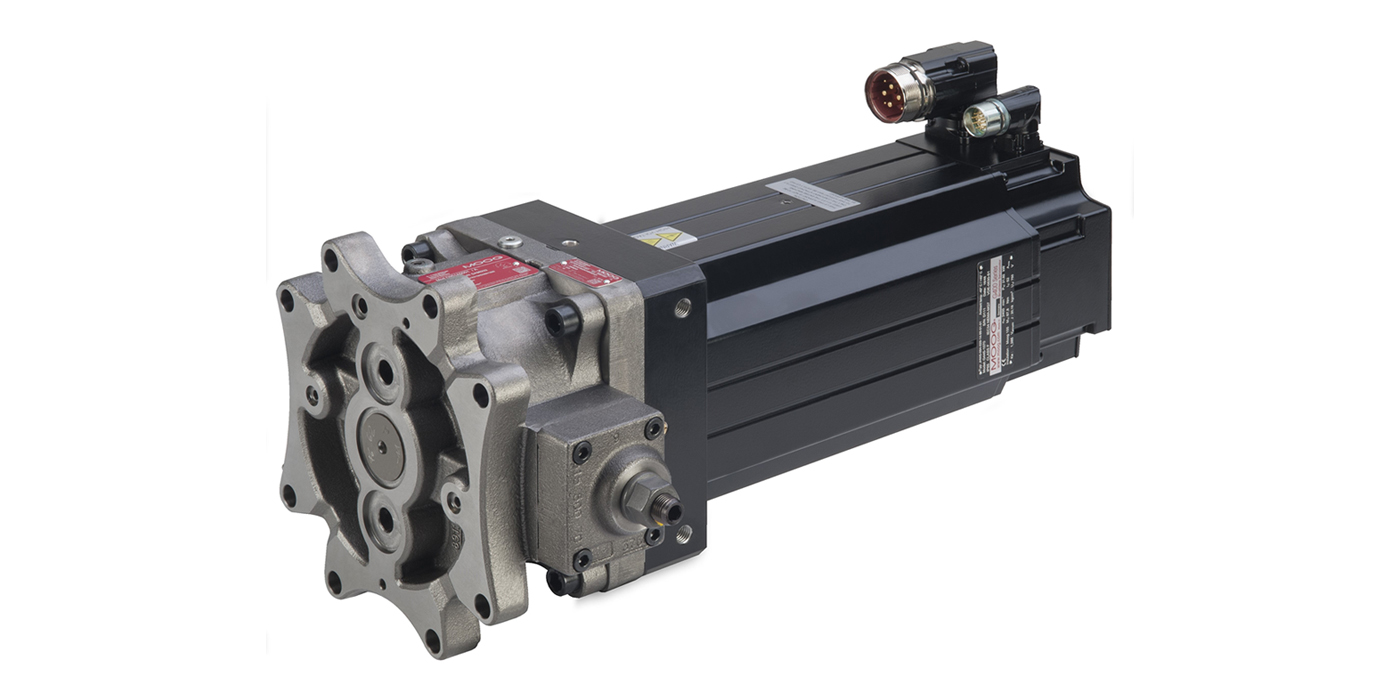

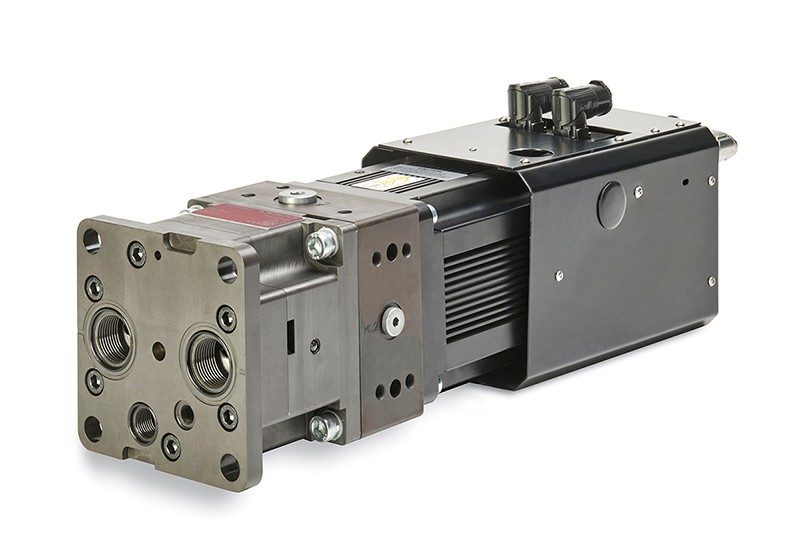

Die Elektrohydrostatische Pumpeneinheit (EPU) von Moog ist das Herz des elektrohydrostatischen Antriebs, der das Beste aus elektrischen und hydraulischen Antriebstechnologien in einem in sich geschlossenen hydro-statischen Getriebe vereint: Energieeffizienz und Umweltfreundlichkeit.

Übersicht

Die Elektrohydrostatische Pumpeneinheit (EPU) von Moog ist das Herz des elektrohydrostatischen Antriebs, der das Beste aus elektrischen und hydraulischen Antriebstechnologien in einem in sich geschlossenen hydro-statischen Getriebe vereint: Energieeffizienz und Umweltfreundlichkeit.

Die EPU ist das kompakteste Produkt ihrer Klasse und lässt sich  einfach in bestehende und neue Maschinendesigns integrieren. Das kompakte Produktdesign verfügt zudem über ein einzigartiges Anschluss- bild, das eine direkte Montage an einem Zylinder ermöglicht. So wird auch der Platzbedarf auf jeder Achse minimiert und die Anzahl der benötigten Kompo-nenten reduziert.

Es ermöglicht den Einsatz eines dezentralen Antriebssystems. Damit entfällt der Bedarf von Hydraulikflüssigkeit und komplexen Rohrleitungssystemen, wodurch der gesamte Platzbedarf reduziert wird.

Die Elektrohydrostatische Pumpeneinheit ist entweder als eigenständiges Produkt oder als ganzes System, dem so genannten Elektrohydrostatischen Aktuatoren System (EAS), erhältlich.


Vorteile:

  • Hohe Energieeffizienz
  • Höhere Produktivität
  • Reduzierter Platzbedarf
  • 4 Quadrant Operation

Spezifikationen

Spezifikationen
EPU Serien  19, 32, 80, 140, 250
Maximaler Durchfluss (l/min) 85, 118, 216, 322, 450
Maximaler AB Druck (bar) 350
Pumpenversion Radialkolbenpumpen, fixe oder variable Verdrängung
Motorversion Bürstenlose Servomotoren, natürliche oder flüssige Kühlung
Temperaturbereich - Umgebung (°C -15 to +60
Temperaturbereich - Flüssigkeit (°C )  -15 to +80
Dichtungsmaterial FKM
Steuerdruck Extern
Druckflüssigkeit Mineralöl gemäß DIN 51524, HFD, andere auf Anfrage
Viskosität Zulässige Viskosität im Betriebsbereich 12 bis 100 mm2/s
Empfohlene Viskosität der Hydraulikflüssigkeit Klasse VG 46 bis VG 100 gemäß ISO 3448
Maximale Viskosität 500 mm2/s bei Inbetriebnahme durch einen elektrischen Motor bei 1,800 r/min
Filterung • NAS 1638, Klasse 9
• ISO 4406, Klasse 20/18/15; bezogen auf Filtereinheiten von β20 = 75
Einbaulage Jede
