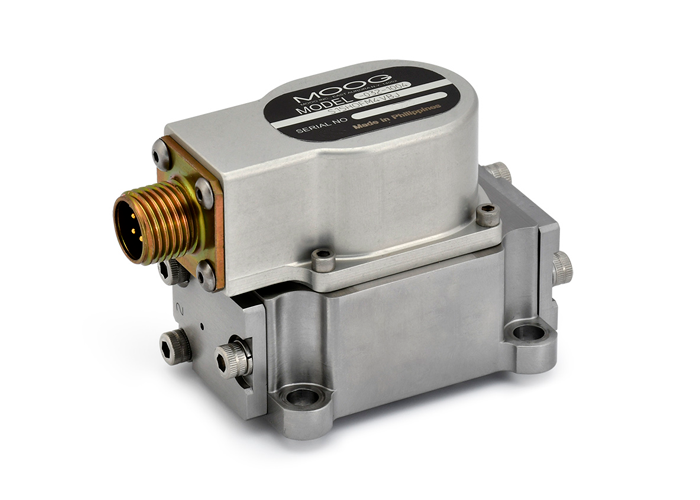

Servoventile der Baureihe 32

Die 32er-Serie von Moog ist ein zweistufiges, durchflussgeregeltes, doppeltes, mechanisches Servoventil mit Rückkopplung, das ein Edelstahlgehäuse und einen integrierten Drehmomentmotor in einem umweltverträglich abgedichteten Gehäuse besitzt. Sein Düsen-Klappen-Design ist eine bewährte Technologie für Anwendungen, bei denen hohe Reaktionsgeschwindigkeit, Stabilität und Genauigkeit in einem kompakten Gehäuse erforderlich sind. Als Gegenstück zur 30er-Serie mit höherem Durchfluss weist es eine beeindruckende Leistungsdichte von fast 1,5 PS pro Unze oder 18,6 PS insgesamt auf.

KONTAKTIEREN SIE MOOG >

Jump To:

Eigenschaften

Spezifikationen

Ressourcen

Industrieanwendungen

Eigenschaften:

2-stufiges mechanisches Rückkopplungsventil zur Durchflussregelung
Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
Robuste Konstruktion für extreme Bedingungen (starke Stöße, Vibrationen oder Druck)
Ultrakompaktes, leichtes Paket
Schnelles Ansprechverhalten für verbesserte Regelbarkeit
Edelstahlgehäuse und integrierter Drehmomentmotor in einem umweltversiegelten Fach

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*	15 bis 30
Standardkonfigurationen	15.1, 22.6, 30.2 l/min
Max. Betriebsdruck	275 bar
Performance Daten
100% Sprungantwort**	4.5 ms
Frequenzgang***	160 Hz
Elektrische Daten
Bewertetes Signal****	10 bis 40 mA
Standardkonfigurationen	10, 20, 40 mA
Physikalische Daten
Größe (Montagemuster)	Größe 3 (ISO 10372-03-03-0-92)
Gewicht	370 g
Weitere Optionen	Belüftete Motorkappe, umgekehrte Polarität Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen
