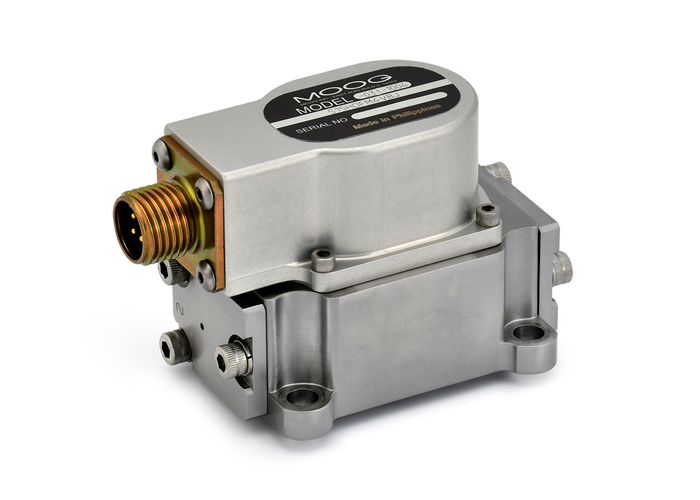

Servoventile der Baureihe 31

Die Serie 31 von Moog ist ein zweistufiges, durchflussgeregeltes Servoventil mit Doppeldüse und mechanischer Rückkopplung, das über ein Edelstahlgehäuse und einen integrierten Drehmomentmotor in einem umweltverträglich abgedichteten Gehäuse verfügt. Sein Düsen-Klappen-Design ist eine bewährte Technologie für Anwendungen, bei denen hohe Reaktion, Stabilität und Genauigkeit in einem kompakten Gehäuse erforderlich sind. Als Gegenstück zur Serie 30 mit höherem Durchfluss verfügt es über eine beeindruckende Leistungsdichte von fast 0,75 PS pro oz. Äquivalent oder 9,3 PS insgesamt. Für diese Serie sind viele Optionen verfügbar, darunter belüftete und nicht belüftete Motorkappen, Pigtail-Versionen für eine bequeme Installation, Kabelbinderoptionen und spezielle Steckverbinder.

KONTAKTIEREN SIE MOOG >

Jump To:

Eigenschaften

Spezifikationen

Ressourcen

Industrieanwendungen

Eigenschaften:

2-stufige Durchflussregelung Mechanisches Feedback-Servoventil
Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
Robuste Konstruktion für extreme Bedingungen (starke Stöße, Vibrationen oder Druck)
Ultrakompaktes, leichtes Paket
Schnelles Ansprechverhalten für verbesserte Regelbarkeit
Edelstahlgehäuse und integrierter Drehmomentmotor in einem umweltversiegelten Fach

Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss*	3.8 bis 15.0 l/min
Standardkonfigurationen	3.8, 9.4, 15.0 l/min
Max. Betriebsdruck	275 bar
Performance Daten
100% Sprungantwort**	2.5 ms
Frequenzgang***	200 Hz
Elektrische Daten
Bewertetes Signal****	10 bis 40 mA
Standardkonfigurationen	10, 20, 40 mA
Physikalische Daten
Größe (Montagemuster)	Size 2 (ISO 10372-02-02-0-92)
Gewicht	370 g
Weitere Optionen	Belüftete Motorkappe, umgekehrte Polarität Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen
