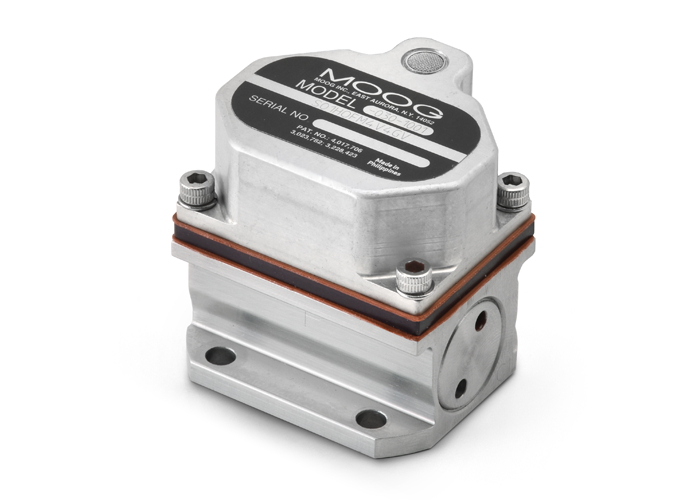

Servoventile der Baureihe 30

Die Serie 30 von Moog ist ein zweistufiges Servoventil mit Durchflussregelung, Doppeldüse und mechanischer Rückkopplung mit einem Edelstahlgehäuse und integriertem Drehmomentmotor in einem umweltversiegelten Gehäuse. Das Düsen-Klappen-Design des Ventils ist eine zuverlässige und bewährte Technologie für Anwendungen, die eine hohe Reaktion, Stabilität und Genauigkeit in einem kompakten Gehäuse erfordern.

Das Servoventil der Serie 30 ist so konzipiert, dass es auch in potenziell extremen Umgebungen, in denen die Temperaturen auf -40 °F (-40 °C) fallen oder bis zu 400 °F (204,4 °C) steigen können, über eine lange Lebensdauer zuverlässig funktioniert.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • 2-stufige Durchflussregelung Mechanisches Feedback-Servoventil
  • Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
  • Robuste Konstruktion für extreme Bedingungen (starke Stöße, Vibrationen oder Druck)
  • Ultrakompaktes, leichtes Paket
  • Hohe Reaktionsgeschwindigkeit für verbesserte Regelbarkeit
  • Edelstahlgehäuse und integrierter Drehmomentmotor in einem umweltversiegelten Fach



Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* 0.95 bis 6.9 l/min
Standardkonfigurationen 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min
Max. Betriebsdruck 310 bar
Performance Daten
100% Sprungantwort** 2.5 ms
Frequenzgang*** 200 Hz
Elektrische Daten
Bewertetes Signal**** 10 bis 40 mA
Standardkonfigurationen 10, 20, 40 mA
Physikalische Daten
Größe (Montagemuster) Größe 01 (ISO 10372-01-01-0-92)
Gewicht 185 g
Weitere Optionen

Belüftete Motorkappe, umgekehrte Polarität

Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen



* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen

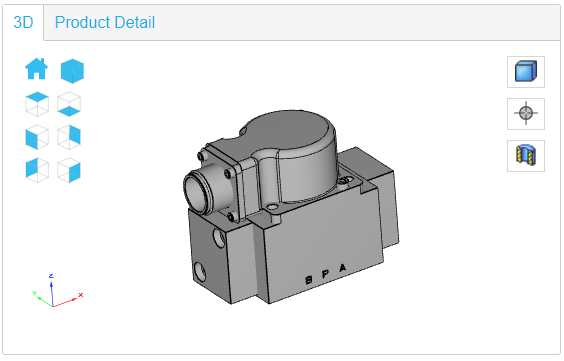

3D CAD Model Tool
