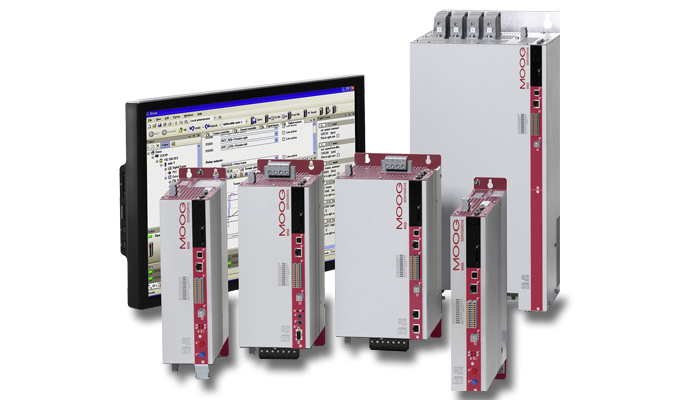

MSD Modulares Multiachsen Servo Drive System

Slide Background

MODULARER ANSATZ ZUR BEWEGUNGSSTEUERUNG MIT MEHRACHS-SERVOANTRIEBEN, EINZELACHS-SERVOANTRIEBEN

Hochleistungsmaschinen können einen echten Produktivitäts- und Rentabilitätsvorteil darstellen. Ein wichtiger Baustein zur Erreichung dieses Ziels ist das MSD Mehrachs-Servoantriebssystem von Moog. Diese Produktserie setzt Maßstäbe in Sachen Leistung, Präzision und Dynamik – nicht nur für Maschinenanwender in der Kunststoffindustrie und Metallumformung ein entscheidender Wettbewerbsvorteil.

Dieses System umfasst sowohl modulare als auch einachsige Servoantriebsoptionen, die über eine gemeinsame Stromversorgung verfügen.


Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Spezifikationen
Ressourcen
Verwandte Produkte

Vorteile

  • Höhere Maschinenproduktivität - Von der Senkung der Zykluszeiten in einer Spritzgussmaschine bis hin zur Erhöhung der Zuführungsrate in einer Metallumformpresse - dieses Produkt sorgt für eine deutliche Steigerung der Anlagenleistung
  • Verbesserte Maschinenpräzision - Präzisere Bewegungssteuerung, z. B. sanftere Bewegungen in Flugsimulatoren und höhere Genauigkeit und Qualität der fertigen Komponenten in Industrieanlagen
  • Höhere Maschinenflexibilität - Die Modularität des MSD in Verbindung mit maßgeschneiderten Lösungen bietet die perfekte, flexible Plattform für verschiedene Maschinentypen und macht sie zum Kernstück der führenden Konstruktionen von morgen
  • Integrierte Sicherheitsfunktion (nach EN 61800-5-2) mit Safety PLC als Option erhältlich

Märkte und Anwendungen

Spezifikationen

MSD System
Nennstrom Servoregler von 2 - 450 A für AC-gespeiste Einzelachsen sowie Servoregler mit DC-Eingang und aktive, regenerative Stromversorgungen
Größe Kompaktes Format geeignet für einen Schaltschrank mit einer Tiefe von 300 mm, sehr kleine Gehäusebreite für optimale Ausnutzung des Schaltschranks
Kommunikationsprotokoll Hochgeschwindigkeitskommunikation über Feldbus mit zahlreichen Steuersystemen (einschließlich EtherCAT, CANopen, Profibus, SERCOS u.a.)
Motor- und Lastpositionsgeber Bis zu drei gleichzeitig auswertbare Positionssensoren sorgen für eine hochpräzise Positionierung. Verschiedene Sensoren werden unterstützt: Resolver, Sin-/Cos- oder Single- und Multiturn-Encoder mit EnDat oder Hiperface-Schnittstelle
Sicherheit Integrierte Funktionssicherheit gemäß EN 61508, EN 62061, EN ISO 13849-1, EN 61800-5-2, Personensicherheit direkt durch die Antriebssteuerung
Integrierte SPS-Funktion Integrierte SPS gemäß IEC 61131 für anwendungsspezifische Funktionen mit direktem Zugriff auf die Peripherie der Antriebssteuerung
Software Maßgeschneiderte Softwarepakete mit Motion-Control-Funktionalität für jede Anwendung
