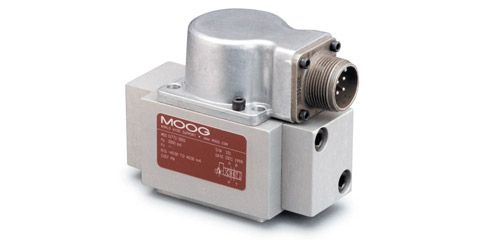

Servoventile der Baureihen 771, 772, 773
Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen
Eigenschaften:
- 2-stufiges Servoventil mit mechanischer Rückkopplung (MFB)
- Reibungsarme Doppeldüsen-Pilotstufentechnologie sorgt für hohe Dynamik, hohe Auflösung und geringe Hysterese
- Hohe Antriebskräfte der Spule und robustes Design gewährleisten einen langlebigen Betrieb
- Kleine Körpergröße
- Eigensichere Version verfügbar für Anwendungen, die für potenziell gefährliche Umgebungen zertifizierte Produkte erfordern
| Spezifikationen | |
| Hydraulische Daten | |
| Bewerteter Durchfluss* | 1.9 bis 57 l/min |
| Standardkonfigurationen | 4, 10, 19, 38, 57 l/min |
| Max. Betriebsdruck | 210 or 350 bar |
| Performance-Daten | |
| 100% Sprungantwort** | 4 bis 17 ms |
| Frequenzgang*** | 115 bis 215 Hz |
| Elektrische Daten | |
| Bewertetes Signal**** | 8 bis 200 mA |
| Standardkonfigurationen | 8, 15, 20, 40, 200 mA |
| Physikalische Daten | |
| Größe (Montagemuster) | (G)771: Size 02 (ISO 10372-02-02-0-92) (G)772: Size 03 (ISO 10372-03-03-0-92) (G)773: Moog Standard |
| Gewicht | 0.86 kg |
| Weitere Optionen | Eigensicher, magnetische Nulleinstellung, belüftete Motorkappe, umgekehrte Polarität Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen |
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
