Servoventile der Baureihen 743 und 744

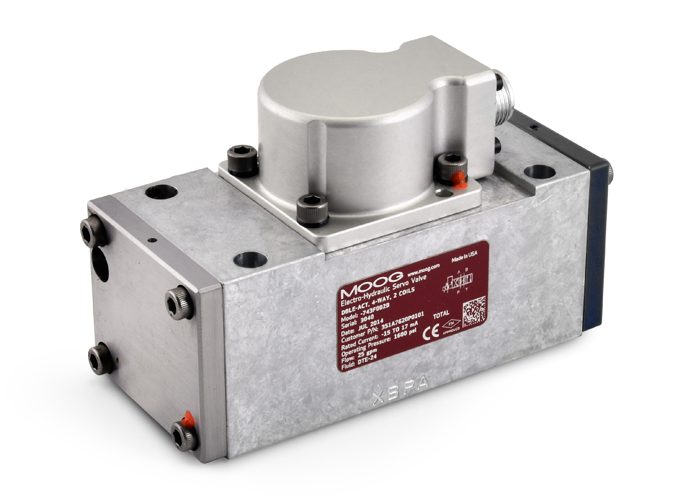

Moog 743 Servo Valve

Die Ventile der Serien 743 und 744 von Moog haben ein einfaches und robustes Design für zuverlässigen, langlebigen Betrieb. Zu den besonderen Designmerkmalen gehören ein vor Ort austauschbarer Filter der ersten Stufe und eine interne Nulleinstellung, die als elektrische Ausfallsicherung fungiert. Die Ventile sind FM-zugelassen für ungefährliche Standorte und werden hauptsächlich in Dampfturbinen eingesetzt.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • 2-stufiges mechanisches Rückkopplungsventil zur Durchflussregelung
  • Düsen-Prallplatten-Pilotstufe für hohe Auflösung und geringe Hysterese
  • Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
  • Eigensichere Version verfügbar für Anwendungen, die ein für potenziell gefährliche Umgebungen zertifiziertes Produkt erfordern
  • Optionale Pilotkonfiguration mit drei Spulen für zusätzlichen Schutz vor Spulenfehlern
  • Vor Ort austauschbarer Pilotstufenfilter
  • Optionale Failsafe-Methoden gewährleisten eine zuverlässige und vorhersehbare Bewegung des Aktuators bei Signalverlust
  • Entwickelt, um alle Anforderungen der General Electric-Spezifikation 351A7620 zu erfüllen



Spezifikationen 743 744
Hydraulische Daten
Bewerteter Durchfluss* 75 bis 95  l/min
190 bis 400  l/min
Standardkonfigurationen 95 l/min
190, 265 l/min
Max. Betriebsdruck 210 bar
210 bar
Performance-Daten
100% Sprungantwort** 25 ms 110 bis 170 ms
Frequenzgang*** 45 Hz 7 Hz
Elektrische Daten
Bewertetes Signal**** 8 bis 60 mA 17 bis 96 mA
Standardkonfigurationen 16, 48 mA 17, 34.5, 96 mA
Physikalische Daten
Größe (Montagemuster) Moog Standard
Gewicht 1.54 kg 8.38 kg
Weitere Optionen

Eigensicher, magnetische Nulleinstellung, belüftete Motorkappe, umgekehrte Polarität

Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen

Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen

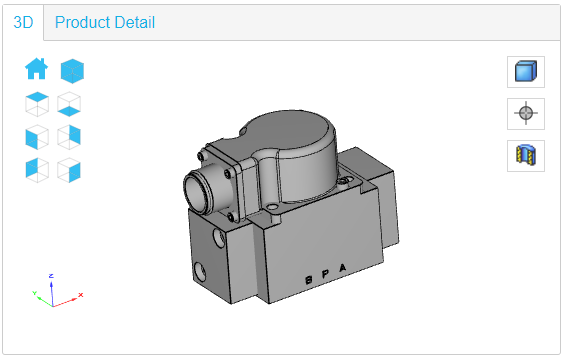

3D CAD Model Tool
