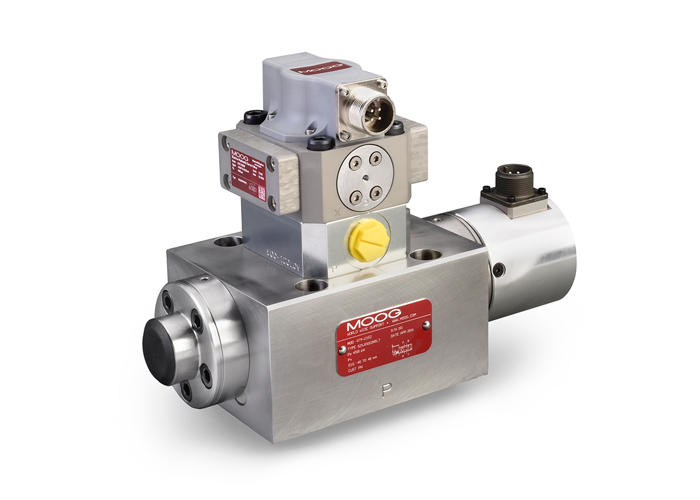

Servoventile der Baureihe 79 (79-100)
Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen
Eigenschaften:
- 3-stufige Servoventile für Anwendungen, die hohe Durchflussraten und hohe Leistung erfordern
- Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
- Elektrische Rückmeldung am Hauptkolben für geringe Hysterese und hervorragende Linearität
- Optionale externe Pilotversorgungs- und Rücklaufanschlüsse
| Spezifikationen | |
| Hydraulische Daten | |
| Bewerteter Durchfluss* | 115 bis 225 l/min |
| Standardkonfigurationen | 115, 225 l/min |
| Max. Betriebsdruck | 210, 310 or 350 bar |
| Performance-Daten | |
| 100% Sprungantwort** | 14 ms |
| Frequenzgang*** | 55 Hz |
| Elektrische Daten | |
| Bewertetes Signal**** | 20 bis 50 mA |
| Standardkonfigurationen | 15, 40 mA |
| Physikalische Daten | |
| Größe (Montagemuster) | Größe 6 (ISO 10372-06-05-0-92) |
| Gewicht | 10.9 kg |
| Weitere Optionen | Parallele interne Verdrahtung, umgekehrte Polarität Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen |
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
