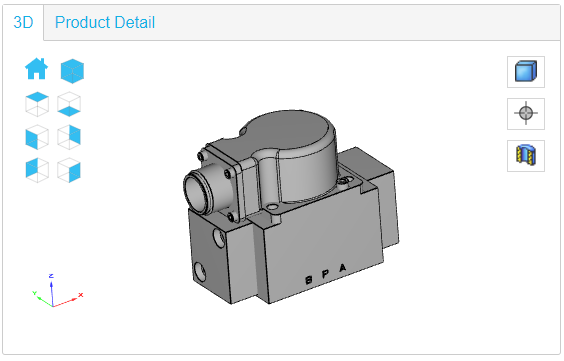

Servoventile der Baureihe 78
Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen
Eigenschaften:
- 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
- Reibungsarme Doppeldüsen-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
- Robuste, langlebige Konstruktion, die für eine Vielzahl von Maschinen geeignet ist
- Eigensichere (78K) oder explosionsgeschützte (78 N) Versionen erhältlich für Anwendungen, die für potenziell gefährliche Umgebungen zertifizierte Produkte erfordern
- Vor Ort austauschbarer Pilotstufenfilter für einfache Wartung
| Spezifikationen | |
| Hydraulische Daten | |
| Bewerteter Durchfluss* | 75 bis 150 l/min |
| Standardkonfigurationen | 75, 115, 150 l/min |
| Max. Betriebsdruck | 210 bar |
| Performance-Daten | |
| 100% Sprungantwort** | 15 bis 40 ms |
| Frequenzgang*** | 45 bis 70 Hz |
| Elektrische Daten | |
| Bewertetes Signal**** | 8 bis 200 mA |
| Standardkonfigurationen | 8, 15, 40, 100 mA |
| Physikalische Daten | |
| Größe (Montagemuster) | Moog Standard |
| Gewicht | 2.9 kg |
| Weitere Optionen | Eigensicher, explosionsgeschützt, hohe Nullvorspannung, umgekehrte Polarität, magnetische Nulleinstellung, belüftete Motorkappe Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen |
* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
