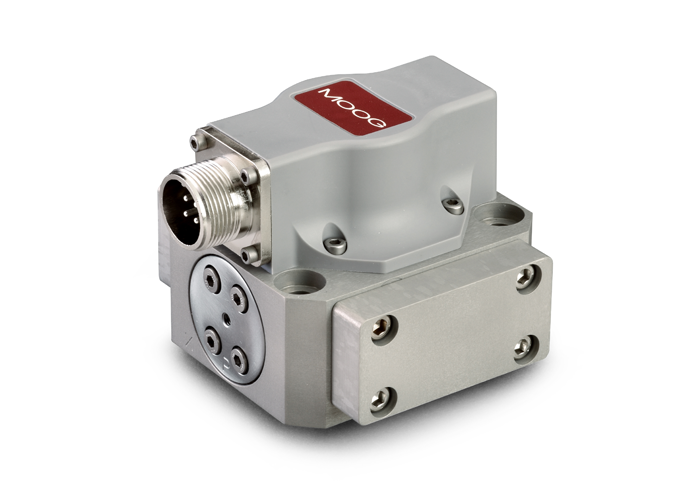

Servoventile der Baureihe 761

Die Servoventile zur Durchflussregelung der Serie 761 sind Drosselventile für 3-Wege- und vorzugsweise 4-Wege-Anwendungen. Sie sind ein leistungsstarkes 2-Stufen-Design, das den Nenndurchflussbereich von 0,5 bis 75 l/min (0,125 bis 19,5 gpm) bei 35 bar (500 psi) Ventildruckabfall pro Steuerkolben abdeckt. Das Design ist einfach und robust für einen zuverlässigen, langlebigen Betrieb. Die Pilotstufe besteht aus einem symmetrischen Düsen-Klappen-Drehmomentmotor.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • 2-stufiges Servoventil mit mechanischer Rückkopplung (MFB)
  • Die Düsen-Prallplatten-Pilotstufentechnologie bietet hohe Dynamik, hohe Auflösung und geringe Hysterese
  • Hohe Antriebskräfte der Spule und robustes Design gewährleisten einen langlebigen Betrieb
  • Kompaktes Design ermöglicht Anwendungen mit begrenztem Platzbedarf
  • Eigensichere Versionen (761K) erhältlich für Anwendungen, die zertifizierte Produkte für den Einsatz in potenziell gefährlichen Umgebungen erfordern



Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* 0.5 bis 75 l/min
Standardkonfigurationen
4, 10, 19, 38, 63 l/min
Max. Betriebsdruck Aluminiumgehäuse: 315 bar
Stahlgehäuse: 350 bar
Performance Daten
100% Sprungantwort** <4 bis <16 ms
Elektrische Daten
Nennsignal*** 8 bis 200 mA
Physikalische Daten
Größe (Montagemuster) Größe 04 (ISO 10372-04-04-0-92)
Gewicht 1.0 bis 1.7 kg
Zusätzliche Optionen

Hohe Nullvorspannung, magnetische Nulleinstellung, belüfteter Motorkondensator, spezielle BSA-Passform, parallele interne Verdrahtung, umgekehrte Polarität, sehr hohe Reaktion

Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** Single Coil

Ressourcen

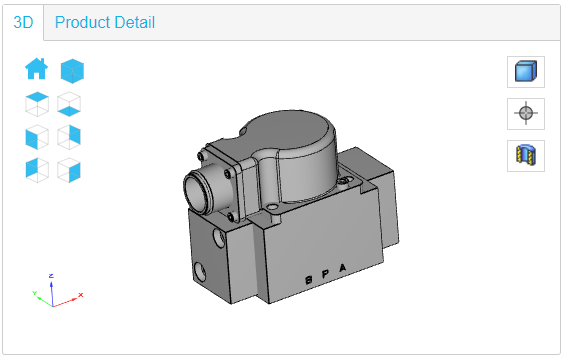

3D CAD Model Tool
