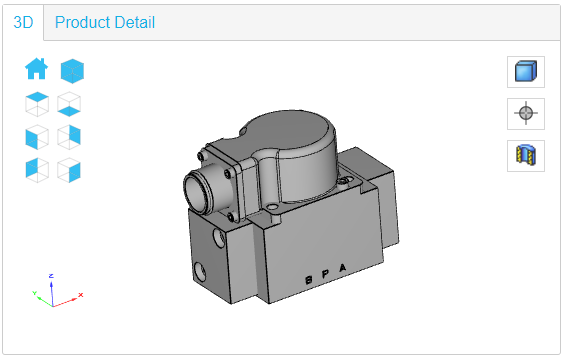

Servoventile der Baureihe 730
Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen
Eigenschaften:
- 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
- Düsen-Prallplatten-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
- Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
- Hochdruckversion für Dauerbetrieb bei Systemdrücken bis zu 8.000 psig verfügbar
- Eigensichere Version verfügbar für Anwendungen, die ein für potenziell gefährliche Umgebungen zertifiziertes Produkt erfordern
- Optionale Anschlüsse für externe Pilotversorgung (X-Port) und Rücklauf (Y-Port)
| Spezifikationen | |
| Hydraulische Daten | |
| Bewerteter Durchfluss* | 4 bis 66 l/min |
| Standardkonfigurationen | 4, 10, 19, 38, 57 l/min |
| Max. Betriebsdruck | 210, 275, 350 or 550 bar |
| Performance-Daten | |
| 100% Sprungantwort** | 7 bis 16 ms |
| Frequenzgang*** | 110 bis 185 Hz |
| Elektrische Daten | |
| Bewertetes Signal**** | 8 bis 100 mA |
| Standardkonfigurationen | 15, 40 mA |
| Physikalische Daten | |
| Größe (Montagemuster) | Größe 4 (ISO 10372-04-04-0-92) |
| Gewicht | 1.0 kg |
| Weitere Optionen | Eigensicher, magnetischer Nullabgleich, umgekehrte Polarität Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen |
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
