Servoventile der Baureihe 728

Moog 728 Series Servo Valves

Die Ventile der Serie 728 von Moog sind leistungsstarke, zweistufige Servoventile für den Einsatz in Bewegungssimulationsanwendungen, die einen hohen Durchfluss erfordern. Diese Ventile werden normalerweise für spezifische Anwendungsanforderungen individuell konfiguriert.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • 2-stufige Durchflussregelung Mechanisches Rückkopplungsventil
  • Düsen-Prallplatten-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
  • Der Simulator-Spulenschnitt minimiert Druckänderungen und Stöße durch die Nulldurchfluss-Nullposition
  • Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
  • Optionaler integrierter Abbruchverteiler/Endkappe zur Steuerung der Bewegung des Aktuators in die Ausgangsposition im Falle eines Abbruchsignals
  • Optionale asymmetrische Durchflussverhältnisse, angepasst an die Anforderungen des Antriebszylinders



Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* 225 bis 300  l/min
Standardkonfigurationen 225, 300 l/min
Max. Betriebsdruck 210 bar
Performance-Daten
100% Sprungantwort** 60 ms
Frequenzgang*** 35 bis 45 Hz
Elektrische Daten
Bewertetes Signal**** 20 bis 60 mA
Standardkonfigurationen 20, 40, 60 mA
Physikalische Daten
Größe (Montagemuster) Moog Standard
Gewicht 20.4 kg
Weitere Optionen Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen



* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen

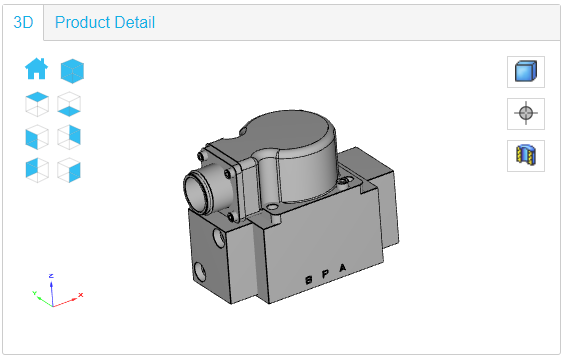

3D CAD Model Tool

3D_Cad_Servo_Valve
