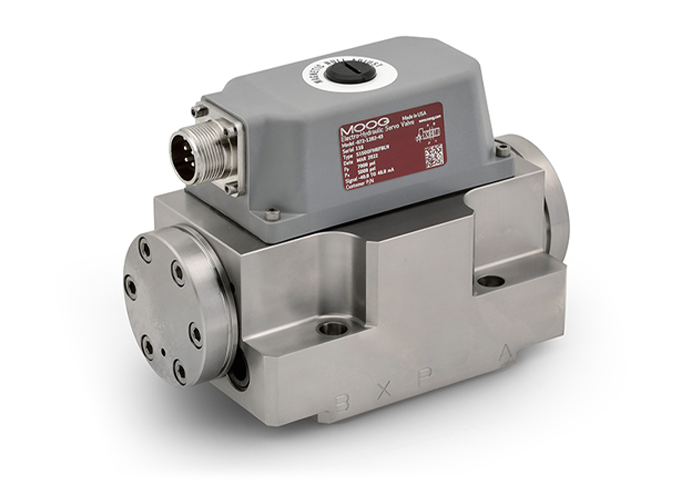

Servoventile der Baureihe 72
Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen
Eigenschaften:
- 2-stufiges Durchflussregelventil mit mechanischer Rückkopplung (MFB)
- Reibungsarme Doppeldüsen-Pilotstufe für hohe Dynamik, hohe Auflösung und geringe Hysterese
- Hohe Antriebskräfte der Spule und robustes Design sorgen für eine lange Lebensdauer
- Trockener Torquemotor
- Optionaler 5. Anschluss für separate Pilotversorgung
- Modelle mit und ohne Filter erhältlich
- Vor Ort austauschbarer Erststufenfilter für einfachere Wartung
| Spezifikationen | |
| Hydraulische Daten | |
| Bewerteter Durchfluss* | 95 bis 225 l/min |
| Standardkonfigurationen | 95, 150, 225 l/min |
| Max. Betriebsdruck | 210, 350 or 490 bar |
| Performance-Daten | |
| 100% Sprungantwort** | 11 bis 33 ms |
| Frequenzgang*** | 80 bis 85 Hz |
| Elektrische Daten | |
| Bewertetes Signal**** | 8 bis 200 mA |
| Standardkonfigurationen | 8, 15, 40 mA |
| Physikalische Daten | |
| Größe (Montagemuster) | Größe 6 (ISO 10372-06-05-0-92) |
| Gewicht | Stahlkörper: 7.26 kg Aluminiumgehäuse: 3.52 kg |
| Weitere Optionen | Eigensicher, hohe Nullvorspannung, magnetische Nulleinstellung, umgekehrte Polarität, Hochtemperaturspulen, doppelte Verstärkung Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen |
* @ ∆p 35 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
