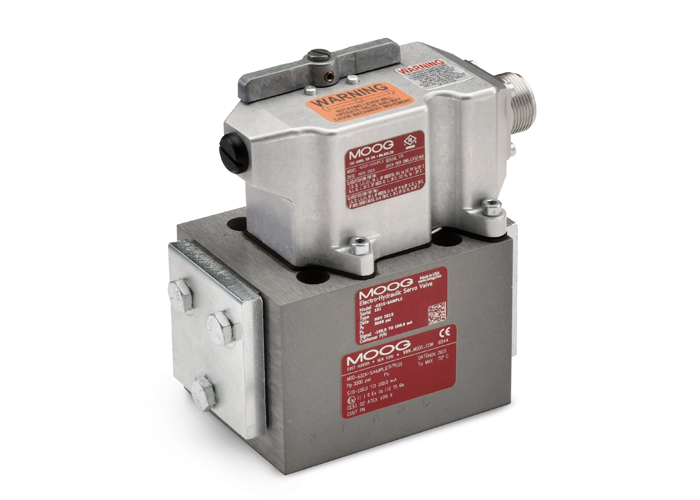

Servoventile der Baureihe 631

Die Serie 631 von Moog ist eine bewährte Technologie, die in Maschinen, in denen hohe Leistung, Stabilität und Genauigkeit erforderlich sind, zuverlässig funktioniert. Die mechanischen Rückkopplungsventile von Moog sind auf hohe Zuverlässigkeit und lange Lebensdauer ausgelegt. Die Durchflussregel-Servoventile der Serie 631 sind Drosselventile für 3- und vorzugsweise 4-Wege-Anwendungen. Sie verfügen über eine leistungsstarke 2-stufige Konstruktion, die den Nenndurchflussbereich von 5 bis 75 l/min (1,3 bis 20 gpm) bei 35 bar (500 psi) Ventilabfall pro Steuerfläche abdeckt.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • 2-stufige Durchflussregelung Mechanische Rückkopplung (MFB) Servoventil
  • Reibungsarme Doppeldüsen-Pilotstufe für hohe Auflösung und geringe Hysterese
  • Robustes, langlebiges Design, geeignet für eine Vielzahl von Maschinen
  • Kleine Körpergröße
  • Integrierte Fail-Safe-Optionen ermöglichen Maschinenbauern die Reduzierung der Komponentenanzahl
  • Vor Ort konfigurierbarer 5. Anschluss für separate Pilotversorgung bietet mehr Flexibilität
  • Vor Ort austauschbarer Scheibenfilter der ersten Stufe für einfache Wartung



Spezifikationen
Hydraulische Daten
Bewerteter Durchfluss* 3.8 bis 78  l/min
Standardkonfigurationen 5, 10, 20, 40, 60, 75 l/min
Max. Betriebsdruck 210, 310 or 350 bar
Performance Daten
100% Sprungantwort** 18 ms
Frequenzgang*** 75 Hz
Elektrische Daten
Bewertetes Signal**** 30 bis 150 mA
Standardkonfigurationen 30, 100 mA
Physikalische Daten
Größe (Montagemuster) Größe 05 (ISO 4401-05-05-0-94)
Gewicht 2.2 kg
Weitere Optionen

Eigensicher, belüftete Motorkappe, manuelle Übersteuerung, umgekehrte Polarität

Kontaktieren Sie Industrial Application Engineering für weitere Durchfluss-, Druck- und andere Optionen



* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Ressourcen

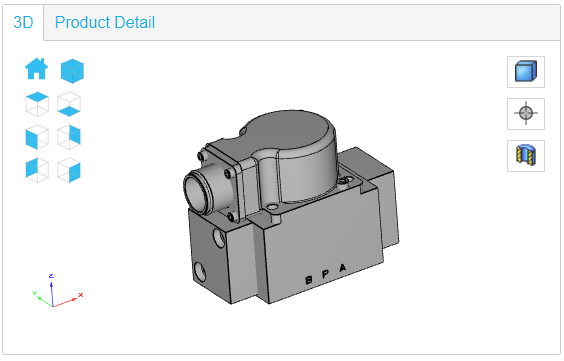

3D CAD Model Tool
