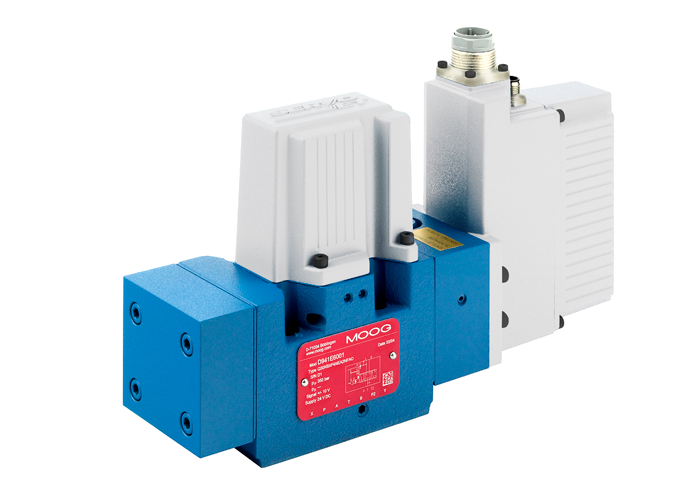

Baureihen D94x – Hydraulisch vorgesteuerte Proportionalventile für Druck- und Durchflussregelung (p/Q) mit analoger und optionaler Feldbusschnittstelle

Slide Background

Die Moog-Ventile der Serien D94x sind vorgesteuerte Proportionalventile mit integrierter Elektronik , einen intern eingebautem Druckaufnehmer und optionaler Feldbusschnittstelle.

Die Proportionalventile der Baureihe D67x verfügen über Kolben, die direkt in das Ventilgehäuse eingebaut sind und hydraulisch vorgesteuert werden. Der integrierte Druckaufnehmer ermöglicht die Druckregelung.

Die Ventile dieser Baureihe sind in zwei- und dreistufiger Ausführung in den Größen 05, 07, 08 und 10 erhältlich.

Zusammen mit der digitalen Elektronik und den optionalen Feldbusschnittstellen bietet Ihnen die Serie D94x eine vielseitige Ventilbaureihe, die sich in allen Anwendungen gleichermaßen zu Hause fühlt. Egal ob in einer industriellen Produktionslinie oder beim Betrieb von Prüf- und Messeinrichtungen.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Übersicht:

  • Optimiertes Design der Ventilkörper für hohen Nenndurchfluss
  • Integrierte Digitalelektronik mit integriertem Druckmesswertgeber ermöglicht ein hohes Maß an Flexibilität
  • Robuste ServoJet-Pilotventile
  • Hervorragendes dynamisches Verhalten durch verbesserte Vorsteuerstufen
  • Verschiedene Fail-Safe-Optionen für eine optimale Anpassung an die Anwendung



Spezifikationen
  D941 D942 D943 D944 D945
Funktionen Durchfluß, Druck, Durchfluß & Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft)
Lochbild ISO 4401 Größe 05 (NG10) ISO 4401 Größe 07 (NG16) ISO 4401 Größe 08 (NG25) ISO 4401 Größe 08 (NG25+) ISO 4401 Größe 10 (NG32)
Hydraulische Daten
Nennvolumenstrom bei ∆pN 5 bar pro Steuerkante  30 bis 80 l/min 150 bis 250 l/min 350 l/min 550 l/min 1000 bis 1500 l/min
Max. Volumenstrom  180 l/min 600 l/min 1500 l/min 1500 l/min 3600 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 10 bis 28 ms 10 bis 44 ms 13 bis 35 ms 14 bis 44 ms 10 bis 43 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V, +/-10 mA und 4 bis 20mA
Elektrische Schnittstellen 6+PE, 11+PE
Optionen
Schnittstellen Feldbus-Schnittstelle
Zusätzliche Analogeingänge für Sensoren
Integrierte Messwertgeber Integrierter Messwertgeber (A-Port)
Integrierter Messwertgeber (A, B & P-Port)
