Baureihen D936 und D937 – Direktbetätigte Ventile für Durchflussregelung mit analoger Schnittstelle

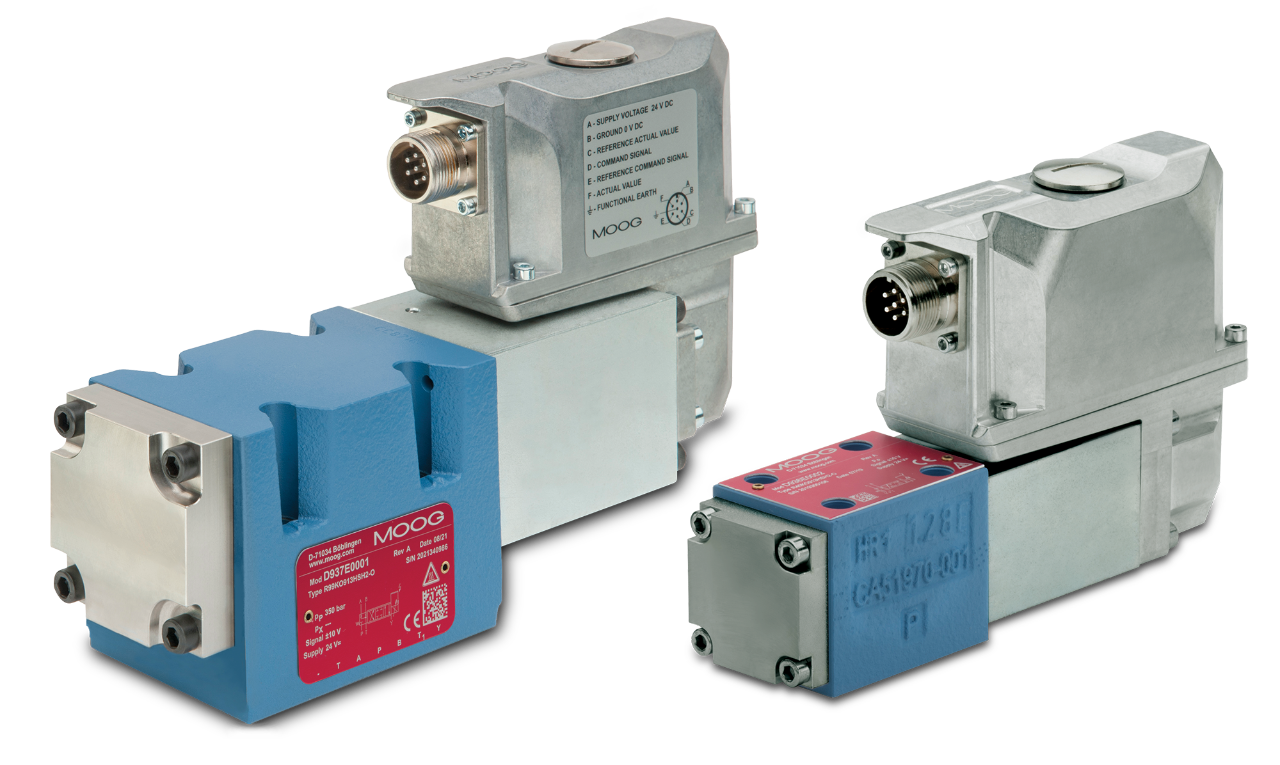

Die Ventile der Serien D936 und D937 von Moog sind direktbetätigte Servo-Proportionalventile mit integrierter Elektronik und analoger Schnittstelle. Die Servo-Proportionalventile der Baureihen D936 und D936 werden von einem einzigen Proportionalmagneten angetrieben, der den Ventilkolben direkt bewegt und den Einsatz von Steueröl überflüssig macht. Diese Bauweise ermöglicht einen 4/4-Wege-Betrieb sowie eine vierte sicheren Kolbenposition. Sie sind in den Nenngrößen 03 (D936) und 05 (D937) gemäß ISO 4401 erhältlich.

Diese Servo-Proportionalventile wurden so konzipiert, dass sie eine hohe Beständigkeit gegen thermische Belastungen und Vibrationen aufweisen. Die kompakte Bauweise ermöglicht ein platzsparendes Systemdesign und nahtlose Integration in Ihre Maschine.

KONTAKTIEREN SIE MOOG >

Eigenschaften:

  • Direktbetätigt mittels Proportionalmagnet
  • 4/4-Wegeausführung mit 4. sicheren Failsafestellung: Reduzierter Bedarf an zusätzlichen Sicherheitskomponenten
  • Vollständig gehärtete Spule und Buchse: Hohe Genauigkeit und Verschleißfestigkeit
  • Mechanisch entkoppelte Elektronik: Hohe Vibrationsfestigkeit für längere Lebensdauer und weniger Maschinenstillstandszeiten
  • Elektronik der nächsten Generation mit digitalem Kern und energieeffizienten Komponenten: Geringer thermischer Belastung und längerer Lebenszyklus der Elektronik
  • Optimierte Überdeckung und Abstände zwischen Kolben und Buchse: geringe Leckage und hohe Beständigkeit gegen Verunreinigungen
  • Elektronik direkt über dem Magnet platziert: Kompaktes Design bei minimalem Installationsraum



Spezifikationen
  D936 D937
Funktionen Fließen
Lochbild ISO 4401 Size 03 (NG6) ISO 4401 Size 05 (NG10)
Hydraulische Daten
Nennvolumenstrom bei ∆pN 35 bar pro Steuerkante 4 bis 40 l/min  50 bis 100 l/min
Max. Volumenstrom 75 l/min 180 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T - 250 bar
Sprungantwort für 0 bis 100 % Schritt 11 ms 18 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V, +/-10 mA and 4 bis 20 mA
Elektrische Schnittstellen 6+PE
