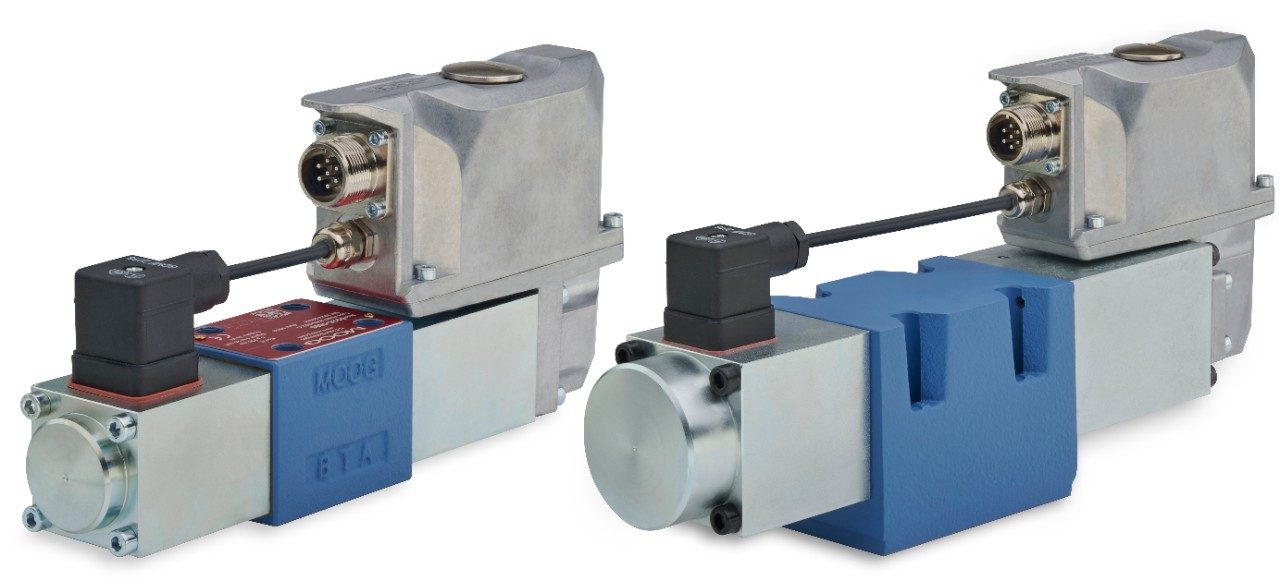

Baureihen D926 und D927 – Direktbetätigte Ventile für Durchflussregelung mit analoger Schnittstelle

Die Ventile der Serien D926 und D927 von Moog sind direktbetätigte Proportionalventile mit integrierter Elektronik und analoger Schnittstelle. Die Proportionalventile der Baureihen D926 und D926 werden von zwei Proportionalmagneten angetrieben, die den Ventilkolben direkt bewegen und den Einsatz von Steueröl überflüssig macht. Diese Bauweise ermöglicht einen 4/3- und 4/2-Wege-Betrieb sowie eine sichere Mittestellung des Kolbens. Sie sind in den Nenngrößen 03 (D936) und 05 (D937) gemäß ISO 4401 erhältlich.

Diese Proportionalventile wurden so konzipiert, dass sie eine hohe Beständigkeit gegen thermische Belastungen und Vibrationen aufweisen. Die kompakte Bauweise ermöglicht ein platzsparendes Systemdesign und nahtlose Integration in Ihre Maschine.

KONTAKTIEREN SIE MOOG >

Jump To:

Eigenschaften

Spezifikationen

Ressourcen

Industrieanwendungen

Eigenschaften:

Direktbetätigt mittels Proportionalmagnet
4/3-Wegeausführung einschließlich sicherer Mittelstellung: Reduzierter Bedarf an zusätzlichen Sicherheitskomponenten
Spool-in-Body-Design: Hohe Genaugikeit und hohe Nenndurchflüsse
Mechanisch entkoppelte Elektronik: Hohe Vibrationsfestigkeit für längere Lebensdauer und weniger Maschinenstillstandszeiten
Elektronik der nächsten Generation mit digitalem Kern und energieeffizienten Komponenten: Geringer thermischer Belastung und längerer Lebenszyklus der Elektronik
Große Auswahl an Kolben, Nenndurchflüssen und Signalen: Herausragende Flexibiltät und Vielseitigkeit
Elektronik direkt über dem Magnet platziert: Kompaktes Design bei minimalem Installationsraum

Spezifikationen	D926	D927
Lochbild	ISO 4401 Größe 03	ISO 4401 Größe 05
Hydraulische Daten
Max. Betriebsdruck – Anschluss P, A, B	350 bar
Nennvolumenstrom bei ∆p_N 5 bar pro Steuerkante	4 bis 32 l/min	25 bis 75 l/min
Sprungantwortzeit für 0 bis 100 % Hub	18 ms.	< 28 ms. (für Spule mit < 3 % Überlappung)
Elektrische Daten
Versorgungsspannung	24 V_DC (18 bis 32 V_DC)
Nennsignaloptionen	+/-10 V, +/-10 mA and 4 bis 20 mA
