Baureihen D67x – Hydraulisch vorgesteuerte Proportionalventile für Durchflussregelung mit analoger und optionaler Feldbus-Schnittstelle

Slide Background

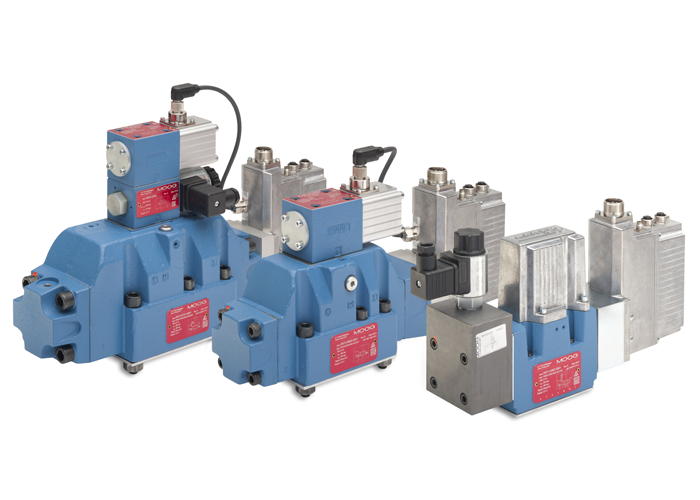

Die Moog-Ventile der Serien D67x sind vorgesteuerte Proportionalventile mit integrierter Elektronik und optionaler Feldbusschnittstelle.

Die Proportionalventile der Baureihe D67x verfügen über Kolben, die direkt in das Ventilgehäuse eingebaut sind und hydraulisch vorgesteuert werden. Diese Konstruktion erlaubt wesentlich höhere Durchflüsse und ermöglicht verschiedene Failsafe-Optionen.

Als Pilot kommt in dieser Baureihe sowohl der ServoJet als auch das miniDDV zum Einsatz. Dies ermöglicht ein Höchstmaß an Flexibilität bei der Auswahl des Pilotprinzips in Verbindung mit der Anwendung.

Die Ventile dieser Baureihe sind in zwei- und dreistufiger Ausführung in den Größen 05, 07, 08 und 10 erhältlich.

Zusammen mit der digitalen Elektronik und den optionalen Feldbusschnittstellen bietet Ihnen die Serie D67x eine vielseitige Ventilbaureihe, die sich in allen Anwendungen gleichermaßen zu Hause fühlt. Egal ob in einer industriellen Produktionslinie oder beim Betrieb von Prüf- und Messeinrichtungen.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Eigenschaften:

  • Optimiertes Design der Ventilkörper für hohen Nenndurchfluss
  • Integrierte digitale Elektronik für hohe Flexibilität
  • Optionale Vorsteuerstufen (DDV oder ServoJet®) ermöglichen die optimale Anpassung an die Anwendung
  • Hervorragende dynamische Reaktion durch verbesserte Pilotstufen
  • Verschiedene verfügbare ausfallsichere Optionen ermöglichen die optimale Anpassung an die Anwendung



Spezifikationen
  D671  D672 D673 D674 D675
Funktionen Durchfluss, Druck, Durchfluss und Druck (p/Q), Achse (Position, Geschwindigkeit, Kraft)
Lochbild ISO 4401 Größe 05 (NG10) ISO 4401 Größe 07 (NG16) ISO 4401 Größe 08 (NG25) ISO 4401 Größe 08 (NG25+) ISO 4401 Größe 10 (NG32)
Hydraulische Daten
Nennvolumenstrom bei ∆pN 5 bar pro Steuerkante 30 bis 80 l/min 150 bis 250 l/min 350 l/min 550 l/min 1000 bis 1500 l/min
Max. Volumenstrom 180 l/min 600 l/min 1500 l/min 1500 l/min 3600 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y intern - abhängig von dem Pilotventil
Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 10 bis 28 ms 10 bis 44 ms 13 bis 35 ms 14  bis 44 ms 10 bis 43 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V, +/-10 mA and 4 bis 20 mA
Elektrische Schnittstellen 6+PE, 11+PE
Optionen
Schnittstellen Feldbus-Schnittstelle
Zusätzliche Analogeingänge für Sensoren

Ressourcen

Märkte und Industrieanwendungen

Umformtechnik
Kunststoffverarbeitung
