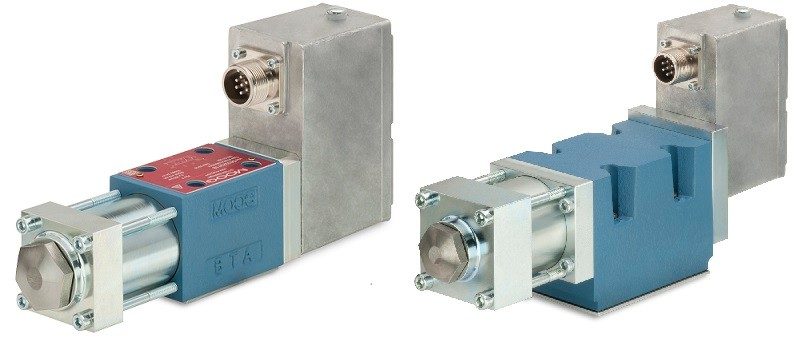

Baureihen D633 und D634 – Direktbetätigte Ventile für Durchflussregelung mit analoger Schnittstelle

Bei den Moog Ventilen der Serien D633 und D633 handelt es sich um direktbetätigte Servoventile mit integrierter Elektronik und analogen Schnittstellen. Die Servoventile der Serien D633 und D634 bieten einen Direktantrieb mit Permanentmagnet-Linearmotor, der den Ventilkolben direkt bewegt und die Notwendigkeit von Steueröl überflüssig macht. Sie sind in den Nenngrößen 03 (D633) und 05 (D634) nach ISO 4401 verfügbar.

Die Servoventile wurden mit Blick auf anspruchsvollste Kundenanforderungen entwickelt und zeichnen sich durch hohe funktionale Flexibilität, druckunabhängige Dynamik, hohe Stellkraft und geringen Strombedarf aus.

KONTAKTIEREN SIE MOOG >

Jump To:

Eigenschaften

Spezifikationen

Ressourcen

Industrieanwendungen

Eigenschaften:

Direkter Antrieb durch Linearmotor: Kein Steuerstrom erforderlich
Linearkraftmotor mit hohem Kraftbereich (verbessert die Betriebsgrenzen): Keine Durchflussbegrenzung
Direkt angetriebene Konstruktion: Druckunabhängige dynamische Leistung
Geringe Stromaufnahme bei und nahe dem hydraulischen Nullpunkt
Schieber befindet sich bei Ausfall der Stromversorgung in federzentrierter Position: Aktuator bleibt stehen

Spezifikationen
	D633	D634
Funktionen	Durchfluß
Lochbild	ISO 4401 Größe 03 (NG6)	ISO 4401 Größe 05 (NG10)
Hydraulische Daten
Nennvolumenstrom bei ∆p_N 35 bar pro Steuerkante	bis 40 l/min	bis 100 l/min
Max. Volumenstrom	75 l/min	180 l/min
Max. Betriebsdruck	Port P, A, B - 350 bar
	Port T ohne Y - 50 bar
	Port T mit Y - 350 bar
Sprungantwort für 0 bis 100 % Schritt	12 ms	20 ms
Eletrische Daten
Versorgungsspannung	24 V_DC (18 bis 32 V_DC)
Nennsignaloptionen	+/-10 V, +/-10 mA und 4 bis 20 mA
Elektrische Schnittstelle	6+PE
