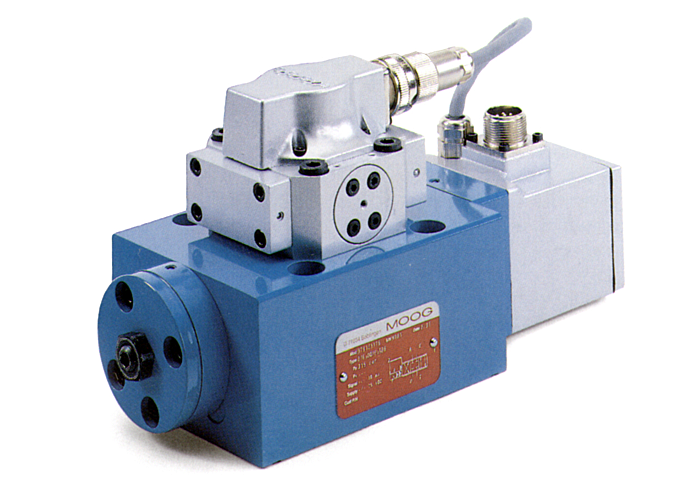

Baureihe D79x – Hydraulisch vorgesteuerte Servoventile (mit MFB-Pilot) für Durchflussregelung mit analoger Schnittstelle

Slide Background

Die Ventile der Baureihe D79x von Moog sind vorgesteuerte Servoventile mit integrierter Elektronik und analoger Schnittstelle.

Die D79x-Servoventile haben Kolben, die in einer Buchse gleiten und hydraulisch vorgesteuert werden. Diese Konstruktion ermöglicht höhere Durchflüsse bei gleichzeitig extrem dynamischen Eigenschaften.

Ventile dieser Serie sind in dreistufiger Ausführung und in zwei Größen mit spezeillen Anschlußbildern erhältlich.

Diese Ventilserie wurde für die anspruchsvollsten Anwendungen entwickelt und zeichnet sich insbesondere durch ihre außergewöhnliche dynamische Leistungsfähigkeit aus.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Eigenschaften:

  • 3-stufiges Ventildesign für hohe Dynamik
  • Elektrische Positionsrückmeldung (LVDT) – Kein Verschleiß
  • Integrierte Elektronik mit Verpolungsschutz
  • Optionale externe Pilotzu- und -rücklaufanschlüsse über zusätzliche X- und Y-Anschlüsse im Ventilgehäuse
  • Niedriger Schwellenwert und niedrige Hysterese, ausgezeichnete Stabilität bei Null



Spezifikationen
  D791 D792
Funktionen Durchfluß
Lochbild ISO 103742-06-05-0-92 Besonders
Hydraulische Daten
Nennvolumenstrom bei ∆pN 35 bar pro Steuerkante 100 bis 250 l/min 400 bis 1000 l/min
Max. Volumenstrom 250 l/min 1100 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y intern - 210 bar
Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 3 bis 10 ms 4 bis 12 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V and +/-10 mA
Elektrische Schnittstellen 6+PE

Ressourcen

Märkte und Industrieanwendungen

Stahlproduktionsmaschinen
Test
