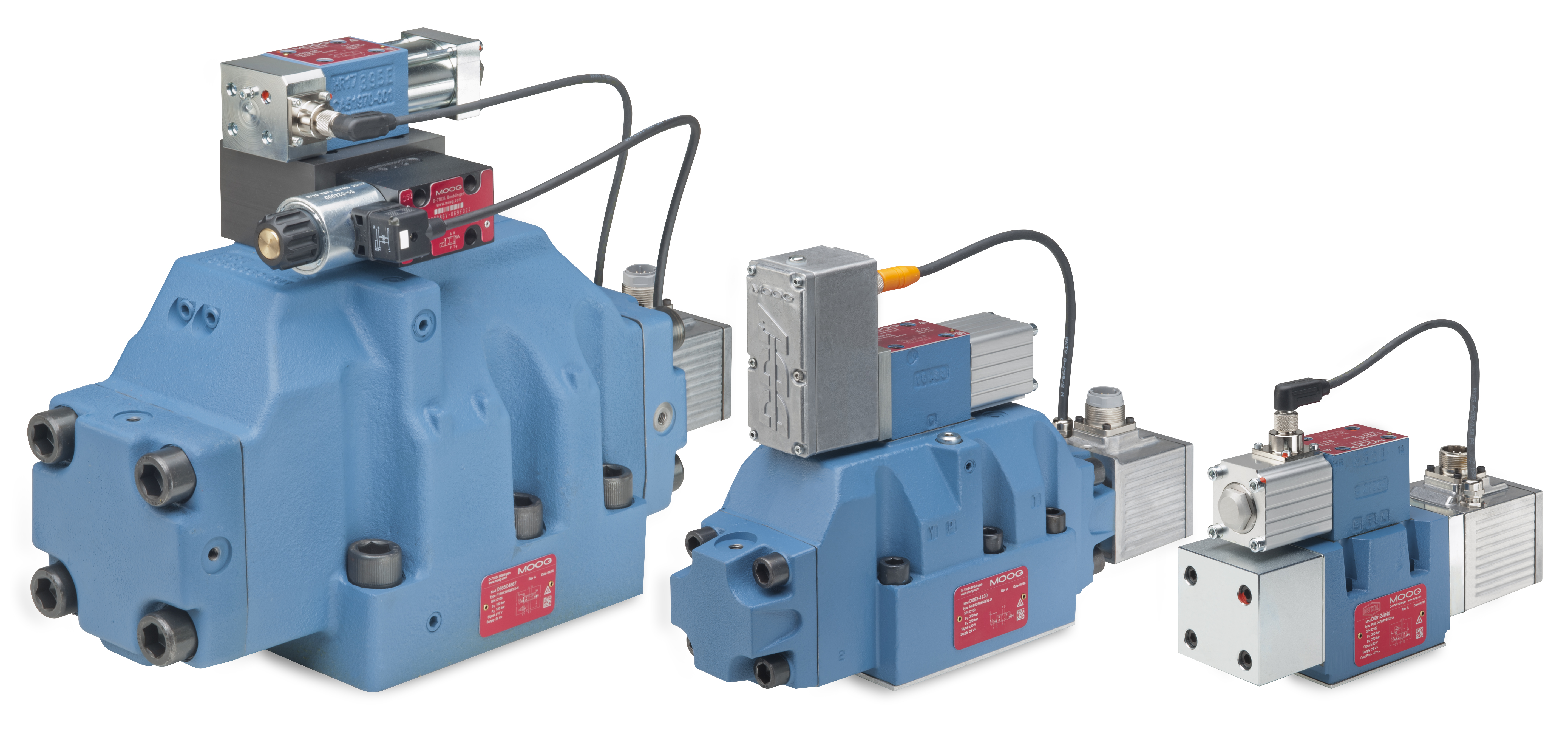

Baureihe D68x – Hydraulisch vorgesteuerte Proportionalventile für Durchflussregelung mit analoger Schnittstelle

Slide Background

Die Moog-Ventile der Serien D66x sind vorgesteuerte Proportionalventile mit integrierter Elektronik und analoger Schnittstelle.

Die Proportionalventile der Baureihe D66x verfügen über Kolben, die direkt in das Ventilgehäuse eingebaut sind und hydraulisch vorgesteuert werden. Diese Konstruktion erlaubt wesentlich höhere Durchflüsse und ermöglicht verschiedene Failsafe-Optionen.

Als Pilot kommt in dieser Baureihe das miniDDV zum Einsatz. Dieser Pilot zeichnet sich durch hervorragende Dynamik und hohe Effizienz aus.

Die Ventile dieser Baureihe sind in zweistufiger Ausführung in den Größen 05, 07, 08 und 10 erhältlich.

Dieses Proportionalventil wurde für anspruchsvolle industrielle Anwendungen entwickelt und zeichnet sich durch hohe Funktionsflexibilität und hervorragende Dynamik aus.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Eigenschaften:

  • Optimiertes Design der Ventilkörper für hohen Nenndurchfluss
  • Hohe Energieeffizienz durch D633-Pilotventil mit geringer interner Leckage
  • Niedriger Bereich des minimalen Steuerdrucks erforderlich
  • Integrierte Verstärker- und Steuerelektronik für hohe funktionale Flexibilität
  • Hervorragende dynamische Reaktion aufgrund der hohen Eigenfrequenz der Pilotstufe
  • Es stehen verschiedene ausfallsichere Optionen zur Verfügung, die eine optimale Anpassung an die Anwendung ermöglichen
  • Optional erhältlich: neues Pilotventil mit integrierter Elektronik und Positionskontrolle des Pilotventils



Spezifikationen
  D681  D682 D683 D684 D685
Funktionen Fließen
Lochbild ISO 4401 Size 05 (NG10) ISO 4401 Size 07 (NG16) ISO 4401 Size 08 (NG25) ISO 4401 Size 08 (NG25+) ISO 4401 Size 10 (NG32)
Hydraulische Daten
Nennvolumenstrom bei ∆pN 5 bar pro Steuerkante 30 bis 80 l/min 150 bis 250 l/min 350 l/min 550 l/min 1000 bis 1500 l/min
Max. Volumenstrom 180 l/min 600 l/min 1500 l/min 1500 l/min 3600 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y intern - 70 bar Port T mit Y intern - 50 bar
Port T mit Y extern - 250 bar Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 9 bis 11 ms 10 bis 13 ms 10 bis 18 ms 11 bis 26 ms 35 bis 40 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V, +/-10 mA and 4 bis 20mA
Elektrische Schnittstellen 6+PE, 11+PE

Ressourcen

Märkte und Industrieanwendungen

Umformtechnik
Stahlproduktionsmaschinen
Kunststoffverarbeitung
Test
