Baureihe D66x – Hydraulisch vorgesteuerte Proportionalventile für Durchflussregelung mit analoger Schnittstelle

Slide Background

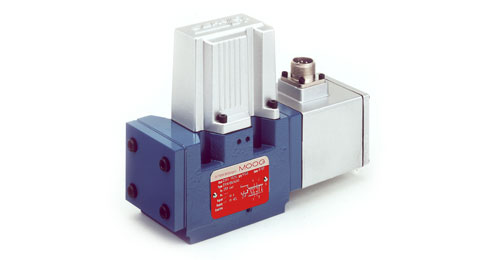

Die Moog-Ventile der Serien D66x sind vorgesteuerte Proportionalventile mit integrierter Elektronik und analoger Schnittstelle

Die Proportionalventile der Baureihe D66x verfügen über Kolben, die direkt in das Ventilgehäuse eingebaut sind und hydraulisch vorgesteuert werden. Diese Konstruktion erlaubt wesentlich höhere Durchflüsse und ermöglicht verschiedene Failsafe-Optionen.

Als Pilot kommt in dieser Baureihe der bekannte ServoJet zum Einsatz. Dieser zeichnet sich durch einen niedrigen aber stetigen Steuerölbedarf aus.

Die Ventile dieser Baureihe sind in zwei- und dreistufiger Ausführung in den Größen 05, 07, 08 und 10 erhältlich.

Dieses Proportionalventil wurde für anspruchsvolle industrielle Anwendungen entwickelt und zeichnet sich durch hohe Funktionsflexibilität und hervorragende Dynamik aus.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Eigenschaften:

  • Optimiertes Design der Ventilkörper für hohen Nenndurchfluss
  • Erhältlich als 2- oder 3-stufige Ventile, abhängig von der erforderlichen Dynamik
  • Optional ServoJet- oder Düsenflapper-Pilotventile
  • Hervorragendes dynamisches Verhalten durch verbesserte Vorsteuerstufen
  • Verschiedene Fail-Safe-Optionen verfügbar, die eine optimale Anpassung an die jeweilige Anwendung ermöglichen



Spezifikationen
  D661  D662 D663 D664 D665
Funktionen Durchfluß
Lochbild ISO 4401 Größe 05 (NG10) ISO 4401 Größe 07 (NG16) ISO 4401 Größe 08 (NG25) ISO 4401 Größe 08 (NG25+) ISO 4401 Größe 10 (NG32)
Hydraulische Daten
Nennvolumenstrom bei ∆pN 5 bar pro Steuerkante  30 bis 80 l/min 150 bis 250 l/min 350 l/min 550 l/min 1000 bis 1500 l/min
Max. Volumenstrom 180 l/min 600 l/min 1500 l/min 1500 l/min 3600 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y intern - abhängig von dem Pilotventil
Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 18 bis 28 ms 9 bis 44 ms 13 bis 37 ms 17  bis 48 ms 10 bis 35 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V, +/-10 mA
Elektrische Schnittstelle 6+PE, 11+PE

Rsesourcen

Märkte und Industrieanwendungen

Umformtechnik
Stahlproduktionsmaschinen
Kunststoffverarbeitung
