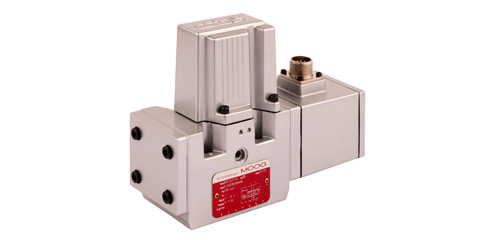

Baureihe D661 – Hydraulisch vorgesteuerte Servoventile für Durchflussregelung mit analoger Schnittstelle

Slide Background

Die Moog-Ventile der Serien D661 sind vorgesteuerte Servoventile mit integrierter Elektronik und analoger Schnittstelle.

Die Servoventile D661 verfügen über Kolben, welche in einer Buchse gleiten und hydraulisch vorgesteuert werden. Dieses Design erlaubt eine wesentlich bessere Genauigkeit und zeichnet sich darüber hinaus durch sehr gute statische und dynamische Eigenschaften aus.

Diese Servoventile wurden für die anspruchsvollsten Anwendungen entwickelt und bieten hohe dynamische Leistung.

KONTAKTIEREN SIE MOOG >

Jump To:
Eigenschaften
Spezifikationen
Ressourcen
Industrieanwendungen

Eigenschaften:

  • 2-Stufen-Ventil mit robustem ServoJet®-Pilotventil
  • Optimiertes Design der Ventilkörper für hohen Nenndurchfluss
  • Das verbesserte Design des ServoJet®-Pilotventils führt zu einer hervorragenden dynamischen Reaktion
  • Verschiedene verfügbare ausfallsichere Optionen ermöglichen die optimale Anpassung an die Anwendung



Spezifikationen
  D661
Funktionen Durchfluß
Lochbild ISO 4401 Size 05 (NG10)
Hydraulische Daten
Nennvolumenstrom bei ∆pN ∆35 bar pro Steuerkante 20 bis 200 l/min
Max. Volumenstrom 250 l/min
Max. Betriebsdruck Port P, A, B - 350 bar
Port T mit Y intern - 210 bar
Port T mit Y extern - 350 bar
Sprungantwort für 0 bis 100 % Schritt 6.5 bis 18 ms
Elektrische Daten
Versorgungsspannung 24 VDC (18 bis 32 VDC)
Nennsignaloptionen +/-10 V and +/-10 mA
Elektrische Schnittstellen 6+PE

Ressourcen

Märkte und Industrieanwendungen

Umformtechnik
Stahlproduktionsmaschinen
Test
Flugsimulation
