CD (Compact Dynamic) Servomotor Serie

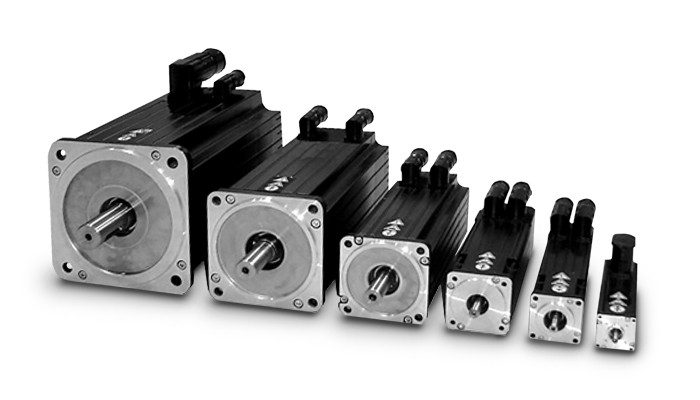

Slide Background

KOMPAKTE LÄNGE UND GERINGE TRÄGHEIT

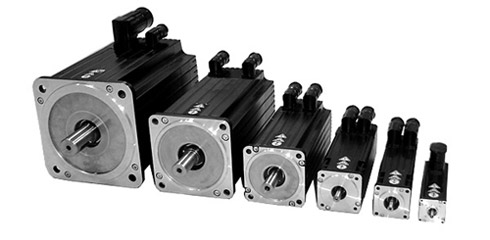

Der bürstenlose Moog CD (Compact Dynamic) Servomotor ist ein AC-Synchronmotor, der speziell für hochgradig dynamische Servo-Anwendungen konzipiert wurde, bei denen Positionierzeiten von 30 Millisekunden oder weniger oftmals die Norm sind. Die CD Servomotoren von Moog umfassen dabei Leistungsbereiche, die ihresgleichen suchen: Die Standardausführungen der Moog CD Servomotoren sind mit Stillstandmomenten von 0,15 bis 77 Nm erhältlich. Der modulare Aufbau der CD Servomotoren bietet zahlreiche Anwendungsoptionen, die es den Experten von Moog ermöglichen, hocheffiziente, maßgeschneiderte Lösungen zu entwickeln.

Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Spezifikationen
Ressourcen

Eigenschaften

  • AC Servomotor (Permanent Magnet SynchronousSynchronmotor)
  • Geringe Massenträgheit, kompakte Bauform
  • Konvektionkühlung (optional Lüfterkühlung )
  • 2 Zwischenkreisspannungen  (325 Vdc / 565Vdc ) verfügbar

Vorteile

  • Herausragende Dynamik für kürzere Zykluszeiten
  • Kompakte, leichte Bauart
  • Optimierte Konstruktion mit low-cogging Design
  • Robustes Design für minimalen Wartungsbedarf
  • Modulares Servomotor-Konzept mit flexiblem Aufbau

Märkte und Anwendungen

Spezifikationen

  Maßeinheit CD Servomotor
Stillstandsmoment M° Nm [lb-in] 0,15-77
[1,3-681]
Spitzendrehmoment Mmax Nm [lb-in] 0,5-240
[4,4-2124]
Nenndrehzahl  nN min-1 [rpm] 9.000-2.200
Nennleistung PN kW [hp] 0,13-12 [0,2-16]
Nenndrehmoment MN Nm [lb-in] 0,14-48 [1,2-425]
Trägheitsmoment  J Kg cm2
[lb-insec2 x 10-4]		 0,09-152 [0,8-1345]
Positionsgeber Standard
Optional		 Resolver
Encoder
Temperaturüberwachung N/A NTC oder PTC
Bremse N/A Optional

Zwischenkreisspannung VDC

 V 325/565
Zertifizierung / Kennzeichnung N/A CE, UL/cUL
Kühlung N/A Luft
