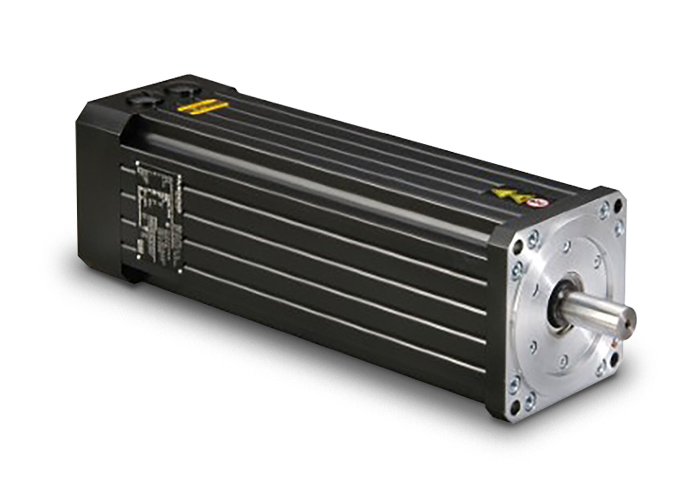

Moog ExD Servomotor-Serie: explosionsgeschützt, kompakt, bürstenlos - mit geringer Masseträgheit
GERINGE MASSETRÄGHEIT

Der explosionsgeschützte, dynamische bürstenlose Moog ExD Servomotor (Explosion Proof Dynamic Brushless Servo Motor) ist ein AC-Synchronmotor, der speziell für die Einhaltung der einschlägigen Gesundheits- und Sicherheitsbestimmungen für den Gebrauch in potenziell explosiven Umgebungen entwickelt und zertifiziert wurde. Die Moog ExD Servomotoren-Serie geht mit den strengen ATEX und IECEx Normen konform und wird aus robusten Komponenten gefertigt, die besonders schwierigen thermischen Bedingungen standhalten.
Durch das Zusammenspiel von hoch zuverlässigen Resolvern, gedichteten lebensdauergeschmierten Kugellagern, präzise gewuchteten Rotoren (gemäß ISO 1940 Klasse G 6.3) sowie durch die Konstruktion nach Schutzart IP67 wird eine maximale Produktlebensdauer erreicht.
Das Konzept der Moog ExD Servomotoren trägt zu einem äußerst zuverlässigen sowie wartungsfreien Betrieb bei und steigert so die allgemeine Systemverfügbarkeit. Zudem bietet der modulare Aufbau der ExD Servomotoren zahlreiche Anwendungsoptionen, die es den Experten von Moog ermöglichen, hocheffiziente, maßgeschneiderte Lösungen zu entwickeln.
Eigenschaften Moog ExD Servomotoren:
- AC-Servomotor (Synchronmotor)
- Explosionsgeschützt (ATEX-, IECEx-, NEC-, KOSHA-, CCC Ex-zertifiziert)
- Geringe Masseträgheit
- Natürliche Kühlung
Vorteile Moog ExD Servomotoren:
- Herausragende Dynamik für kürzere Zykluszeiten
- Kompakte, leichte Bauart
- Niedrige Drehmomentwelligkeit
- Robustes Design für minimalen Wartungsbedarf
- Modulares Servomotor-Konzept mit flexiblem Aufbau
Maßeinheit | Explosionsschutz | |||
---|---|---|---|---|
Stillstanddrehmoment M° | Nm | 0,52 - 66 |
||
Spitzendrehmoment Mmax | Nm | 1,6 - 240 |
||
Nenndrehmoment MN | Nm | 0,44 – 40 |
||
Nenndrehzahl nN | min-1 | 7800 - 2000 | ||
Nennleistung PN | kW | 0,359 - 8,378 |
||
Trägheitsmoment J | Kg cm2 | 0,16 - 157 |
||
Drehgeber | Standard Optional |
Resolver Encoder |
||
Temperaturüberwachung | NTC und PTC | |||
Bremse | Optional | |||
Bemessungs-Busspannung VDC | V |
325/565 |
||
Zertifizierung/ Kennzeichnung |
IECEx/ATEX/NEC/KOSHA/ (II 2G 2 Ex d IIC T3-T6 Gb) (II 2D Ex tb IIIC T200°C-T85°C Db IP65/67) |
|||
Kühlung |
|
Natürlich |
Typische Anwendungen
- Öl und Gas Prospektion und Förderung
- Energieerzeugung
- Bergbau
- Industrieproduktionsmaschinen, die von brennbaren oder explosiven Dämpfen oder Gasen umgeben sind
