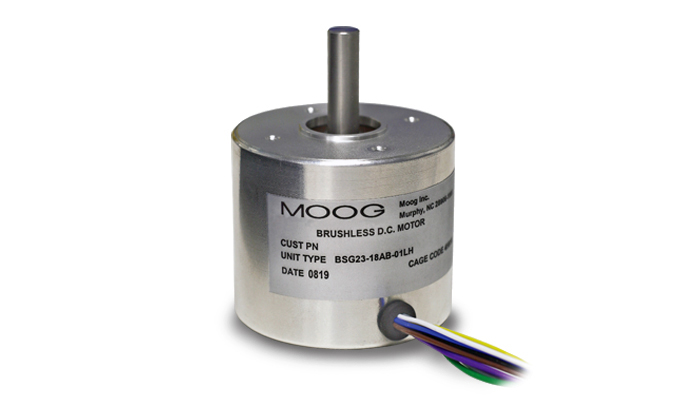

Silencer® Serie - BSG23-Motor mit einzigartigem Statordesign

Mit hochenergetischen gesinterten Neodym-Magneten und einem einzigartigen Statordesign bietet der bürstenlose BSG23-Motor mehr als das Doppelte der Drehmomentkapazität unseres bürstenlosen Standardmotors BN23. Der Motor BSG23 ist ideal für Anwendungen, bei denen maximale Leistung und kompakte Größe entscheidend sind. Dieser auf maximale Effizienz ausgelegte Motor ist eine praktikable Alternative zu teuren herkömmlichen bürstenlosen Gleichstrom-Servomotoren.

Typische Optionen sind elektronische Antriebe, Encoder, Getriebe sowie Hall-Effekt, Resolver, sensorloses Feedback und schwarzes Aluminiumgehäuse mit Rippen (für zusätzliche Wärmeübertragung).

Wenn Sie mehr darüber erfahren möchten, wie dieser bürstenlose Motor mit seinem einzigartigen Statordesign auf Ihre individuelle Anwendung angepasst werden kann, wenden Sie sich an unsere Anwendungsingenieure.

Kontaktieren Sie unsere Experten

Jump To:

Übersicht

Spezifikationen

Ressourcen

Eigenschaften

Innenrotorkonstruktion für schnelle Beschleunigung
8-poliger Motor
Kompakte Größe – 48,26 mm oder 73,66 mm lang
Durchmessergröße – 57 mm
Kontinuierliches Drehmoment bis zu 6,4 Nm
Hochenergetische gesinterte Neodym-Magnete
Sicherer, lichtbogenfreier Betrieb
Hohes Drehmoment
Einzigartige Statorkonstruktion - optimale Kupfernutfüllung für hohe Motorkonstante (Km)

Vorteile

Betrieb mit jeder einzelnen Geschwindigkeit - nicht auf AC-Frequenz beschränkt
Die Motorlebensdauer ist nicht durch eine Bürsten- oder Kommutatorlebensdauer beschränkt, da keine Bürsten verwendet werden
Lineare Drehzahl-/Drehmomentkurve
Effizienter Betrieb ohne Verluste durch Bürsten, Umwandlung oder Ankerinduktion
Präzise, variable Geschwindigkeitsregelung
Extrem leiser Betrieb
Langlebiger Betrieb
Hohe Leistung in einem kompakten Kraftpaket

Märkte und Anwendungen

Computergesteuerte Stickmaschinen
Scanner
Verpackungsanlagen und Druckerzeugnisse
HVAC-Ausrüstung (Luftaufbereitung)
Robotersysteme
Handling- und Einlegemaschinen in der Halbleiterindustrie
Aktuatoren
Batteriebetriebene medizinische Anwendungen:
- Tragbare Sauerstoffkonzentratoren
- Mobilitäts- und Patientenunterstützung

Spezifikationen

Model	Motor Gewicht (g)	Erhältliche Länge (mm)	Nennspannungen (V_DC)	Nenndrehmomentbereich (Nm)	Nenndrehzahlbereich U/Min)	Nennleistungsbereich (Watt)
BSG23	483 / 1417	48,26 / 73,66	12 / 24 / 482,1 - 6,4	2,1 - 6,4	4.000 - 2.411	133,14 - 201
