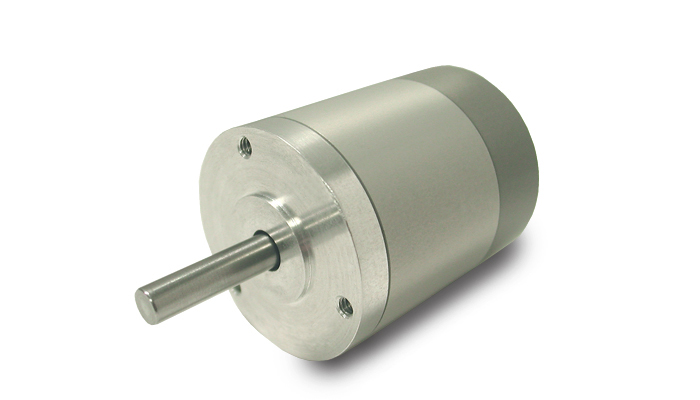

Silencer®-Serie
Gleichstrommotoren mit Schutzart IP65
Die bürstenlosen DC-Motoren der Silencer®-Serie mit Schutzart IP65 bieten einen reibungslosen, effizienten Betrieb und erweiterte Drehzahlbereiche. Durch die Verwendung von geklebten Neo-Magneten bieten unsere Motoren der BN-Serie ein hervorragendes Preis-Leistungs-Verhältnis mit ihren geringen Kosten und ihrem hohen Drehmoment. Jede Baugröße BN-Motoren ist in vier verschiedenen Längen mit einer Vielzahl von elektrischen Optionen erhältlich, um eine Vielzahl von kommerziellen und industriellen Betriebsspezifikationen zu erfüllen.
Wenn die Anwendung die Zuverlässigkeit und Leistung eines bürstenlosen Gleichstrommotors erfordert, jedoch in einer staubigen oder nassen Umgebung betrieben werden muss, ist die Moog BN-IP-Serie die beste Wahl. Wir haben unsere bewährten bürstenlosen Motoren der BN-Serie in eine IP65-zertifizierte Version gepackt. Das Gehäuse und die Lagerschilde aus eloxiertem Aluminium, abgedichtete Lager und hochwertige abgedichtete Anschlüsse sorgen für ein sehr langlebiges und attraktives Motorpaket.
Eigenschaften:
- Eloxiertes Aluminiumgehäuse sowie abgedichtete Lager und Anschlüsse bieten mindestens Schutzart IP65 - ideal für Pumpen, Kompressoren und andere Geräte
- Innenrotorkonstruktion für schnelle Beschleunigung
- Kompakte Größe
- Kontinuierliche Drehmomente
- Hochenergetische Neodym-Magnete
- Sicherer, lichtbogenfreier Betrieb
- Hohe Drehzahlfähigkeit
Vorteile:
- Betrieb mit jeder einzelnen Geschwindigkeit - nicht auf AC-Frequenz beschränkt
- Die Motorlebensdauer ist nicht durch eine Bürsten- oder Kommutatorlebensdauer beschränkt, da keine Bürsten verwendet werden
- Lineare Drehzahl-/Drehmomentkurve
- Effizienter Betrieb ohne Verluste durch Bürsten, Kommutator oder Ankerinduktion
- Präzise, variable Geschwindigkeitsregelung
- Extrem leiser Betrieb
- Langlebiger Betrieb
Produktübersicht IP65 bürstenlose DC-Motoren:
| Modell | Erhältliche Länge | Gewicht | Nenn- spannungen (VDC) | Nenn- drehmoment- bereich |
Nenn- drehzahl- bereich (U/min) | Nenn- leistungs- bereich (Watt) |
|---|---|---|---|---|---|---|
| BN12-13IP | 46,2 mm (1,82 in) |
102,2 g (3,6 oz) |
12/24/36 | 0,0127 Nm (1,8 oz-in) |
12736 -13753 | 17,0 - 18,3 |
| BN12-18IP | 58,9 mm (2,32 in) |
156,2 g (5,5 oz) |
12/24/36 | 0,0247 - 0,0254 Nm (3,5 - 3,6 oz-in) |
11448 -12320 | 30,5 - 31,9 |
| BN12-23IP | 71,6 mm (2,82 in) |
207,3 g (7,3 oz) |
12/24/36 | 0,0332 - 0,0353 Nm (4,7 - 5,0 oz-in) |
10601 -11489 | 39,2 - 39,9 |
| BN12-28IP | 84,3 mm (3,32 in) |
258,4 - 261,3 g (9,1-9,2 oz) |
12/24/36 | 0,0381 - 0,0438 Nm (5,4 - 6,2 oz-in) |
9529 -11036 | 43,7 - 44,7 |
| BN17-15IP | 52,32 mm (2,06 in) |
198 g (7 oz) |
12/24/36 | 0,058 - 0,065 Nm (8,2 - 9,25 oz-in) |
10623 -15627 | 52,2 - 68,8 |
| BN17-20IP | 65,02 mm (2,56 in) |
291 - 294 g (10,3 - 10,4 oz) |
12/24/36 | 0,105 - 0,117 Nm (14,85 - 16,5 oz-in) |
8659 - 9771 | 5,90 - 61,4 |
| BN17-25IP | 77,72 mm (3,06 in) |
385 - 388 g (13,6 - 13,7 oz) |
12/24/36 | 0,107 - 0,126 Nm (15,1 - 17,81 oz-in) |
7834 - 8452 | 66,6 - 68,7 |
| BN23-13IP | 61,72 mm (2,43 in) |
234 - 238 g (8,3-8,4 oz) |
24/36/48 | 0,085 - 0,114 Nm (12,1 - 16,1 oz-in) |
8650 -9190 | 82 - 108 |
| BN23-18IP | 74,42 mm (2,93 in) |
386 - 391 g (13,6-13,8 oz) |
24/36/48 | 0,210 - 0,232 Nm (29,7 - 32,9 oz-in) |
6460-7130 | 142 - 174 |
| BN23-23IP | 87,12 mm (3,43 in) |
542 g (19,1 oz) |
24/36/48 | 0,285 - 0,299 Nm (40.3 - 42,3 oz-in) |
6060 - 6700 | 181 - 210 |
| BN23-28IP | 99,82 mm (3,93 in) |
693 - 699 g (24,4-24,7 oz) |
24/36/48 | 0,345 - 0,366 Nm (48,8 - 51,9 oz-in) |
5340 - 6140 | 194 - 222 |
| BN28-21IP | 53,3 mm (2,10 in) |
653,2 g (23,0 oz) |
24/48/72 | 0,2189 - 0,2330 Nm (31 - 33 oz-in) |
9170 -9240 | 210,3 - 225,5 |
| BN28-29IP | 73,7 mm (2,90 in) |
994 g (35,0 oz) |
24/48/72 | 0,2825 - 0,3248 Nm (40 - 46 oz-in) |
7890 - 8900 | 262,4 - 268,4 |
| BN28-36IP | 91,4 mm (3,60 in) |
1363,2 g (48,0 oz) |
24/48/72 | 0,4802 - 0,5084 Nm (68 - 72 oz-in) |
5230 - 5910 | 278,5 -306,0 |
| BN28-44IP | 111,8 mm (4,40 in) |
1732,4 g (61,0 oz) |
24/48/72 | 0,5932 - 0,6073 Nm (84 - 86 oz-in) |
4120 - 4680 | 262,1 - 290,8 |
| BN34-25IP | 63,5 mm (2,50 in) |
1020 - 1030 g (36,0 - 37,0 oz) |
24/50/100 | 0,4237 - 0,45 Nm (60,0 - 64,0 oz-in) |
7330 - 7550 | 328,0 - 368,0 |
| BN34-35IP | 88,9 mm (3,50 in) |
1757,7 g (62,0 oz) |
24/50/100 | 0,6567 - 0,78 Nm (93,0 - 110,0 oz-in) |
5916 - 6400 | 407,0 - 502,0 |
| BN34-45IP | 114,3 mm (4,50 in) |
2466,5 - 2523,2 g (87 - 89,0 oz) |
24/50/100 | 1,05 - 1,24 Nm (148 - 170,0 oz-in) |
3300 - 4710 | 459,0 - 592,0 |
| BN34-55IP | 139,7 mm (5,50 in) |
3231,9 - 3288,6 g (114,0 - 116,0 oz) |
24/50/100 | 1,49 - 1,51 Nm (208,0 - 214,0 oz-in) |
2410 - 3920 | 460,0 - 696,0 |
| BN42-23IP | 58,4 mm (2,30 in) |
1846,0 g (65,0 oz) |
24/50/100 | 0,7203 - 0,7979 Nm (102,0 -113,0 oz-in) |
5950 - 6140 | 456,0 - 499,0 |
| BN42-33IP | 83,8 mm (3,30 in) |
2953,6 g (104,0 oz) |
24/50/100 | 1,3982 - 1,5041 Nm (198,0 - 213,0 oz-in) |
3710 - 4710 | 584,0 - 697,0 |
| BN42-43IP | 109,2 mm (4,30 in) |
4061,2 g (143,0 oz) |
24/50/100 | 2,0478 - 2,4009 Nm (290,0 - 340,0 oz-in) |
2380 - 3840 | 598,0 - 841,0 |
| BN42-53IP | 134,6 mm (5,30 in) |
5168,8 g (182,0 oz) |
24/50/100 | 2,9164 - 3,1847 Nm (413,0 - 451,0 oz-in) |
1740 - 2820 | 580,0 - 874,0 |
