Silencer® Serie - Bürstenlose Gleichstrommotoren

Slide Background

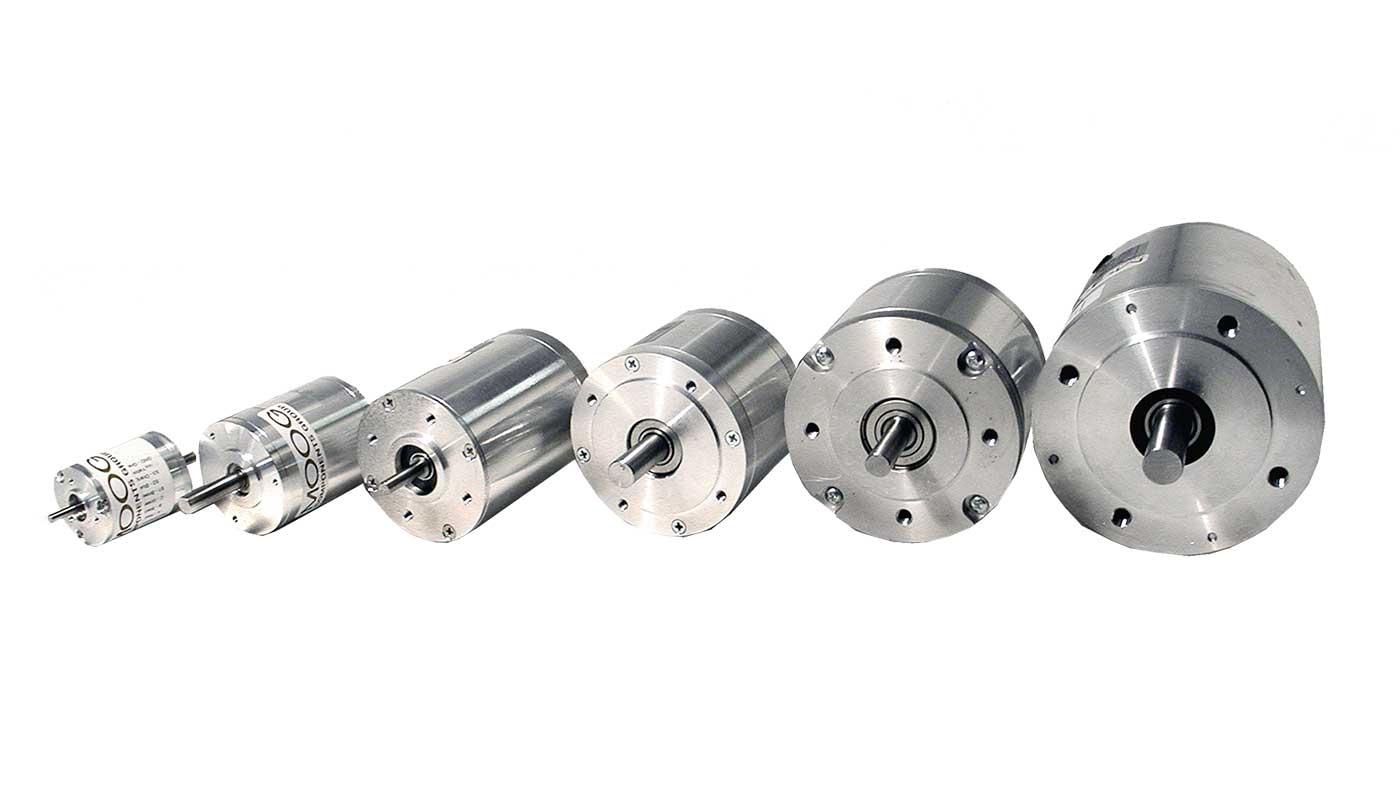

Die Silencer® Serie bürstenloser DC-Motoren wurde für robuste Anwendungen entwickelt, bei denen ein niedriger Geräuschpegel und ein zuverlässiger, langlebiger Betrieb besonders wichtig sind. Dafür sorgt unsere sehr laufruhige, effiziente, bürstenlose Konstruktion. Die Motoren sind erhältlich mit Durchmessern von 30 mm bis 105 mm und Längen von 33 mm bis 135 mm, sowie mit kontinuierlichen Drehmomenten von 0,0127 Nm bis 3,1847 Nm und Drehzahlen bis zu 40.000 U/min. Die Motoren der Silencer®-Serie verfügen über Seltenerdmagnete und Aluminiumgehäuse und optional über elektronische Regler, Encoder und Getriebe sowie Hall-Effekt, Resolver und sensorloses Feedback.

Zuverlässiger, kostengünstiger Betrieb

Durch die Verwendung von geklebten Neo-Magneten bieten unsere Gleichstrommotoren der BN-Serie ein hervorragendes Preis-Leistungs-Verhältnis mit niedrigen Kosten und hohem Drehmoment. Jede Baugröße der BN-Motoren ist in vier verschiedenen Längen mit einer Vielzahl von Optionen erhältlich, um die unterschiedlichen kommerziellen und industriellen Betriebsspezifikationen zu erfüllen.

Weitere Informationen darüber, wie die bürstenlosen Gleichstrommotoren der Silencer-Serie von Moog auf Ihre individuelle Anwendung angepasst werden können, erhalten Sie von unseren Experten.

Kontaktieren Sie unsere Experten

Jump To:
Übersicht
Spezifikationen
Ressourcen
Verwandte Produkte

Eigenschaften

  • Innenliegende Rotorkonstruktion für schnelle Beschleunigung
  • 8-polige Motoren (optional 4-polig) für Hochgeschwindigkeitsanwendungen
  • Hochenergetische Neodym-Magnete
  • Sicherer, lichtbogenfreier Betrieb
  • Hohe Drehzahlen

Vorteile

  • Betrieb mit unterschiedlicher Geschwindigkeit - nicht auf AC-Frequenz beschränkt
  • Die Motorlebensdauer ist nicht durch eine Bürsten- oder Kommutatorlebensdauer beschränkt, da keine Bürsten verwendet werden
  • Lineare Drehzahl-/Drehmomentkurve
  • Effizienter Betrieb ohne Verluste durch Bürsten, Kommutator oder Ankerinduktion
  • Präzise, variable Geschwindigkeitsregelung
  • Extrem leiser Betrieb
  • Langlebiger Betrieb

Märkte und Anwendungen

  • Medizinische Geräte - Pumpen, Gebläse, Elektroroller und Rollstühle
  • Automatische Tür- und Fensteröffner
  • Computergesteuerte Stickmaschinen
  • Scanner
  • Verpackungsanlagen und Druckerzeugnisse
  • HVAC-Ausrüstung (Luftaufbereitung)
  • Robotersysteme
  • Handling- und Einlegemaschinen in der Halbleiterindustrie
  • Aktuatoren

Spezifikationen

Model Durchmesser Erhältliche Länge Nennspannungen (VDC) Nenndrehmomentbereich Nenndrehzahlbereich (U/Min) Nenleistungsbereich (Watt)
BN12 30,48 mm
(1,2 in)		 33,02 - 71,12 mm
(1,3 - 2,8 in)		 12/24/36 0,0127 - 0,0438 Nm
(1,8 - 6,2 oz-in)		 0-13.753 17 - 44,7
BN17 43,18 mm
(1,7 in)		 38,1 - 63,5 mm
(1,5 - 2,5 in)		 12/24/36 0,058 - 0,126 Nm
(8,2 - 17,81 oz-in)		 0-13.498 55 - 97
BN23 57,15 mm
(2,25 in)		 35,8 - 73,9 mm
(1,41 - 2,91 in)		 24/36/48 0,085 - 0,366 Nm
(12,1 - 51,9 oz-in)		 0 - 9.190 82 - 222
BN28 71,12 mm
(2,80 in)		 53,3 - 111,8 mm
(2,1 - 4,4 in)		 24/48/72 0,2189 - 0,6073 Nm
(31 - 86 oz-in)		 0 - 9.240 210 - 306
BN34 86,36 mm
(3,40 in)		 35,6 - 73,7 mm
(1,40 - 2,90 in)		 24/50/100 0,4237 - 1,51 Nm
(60 - 214 oz-in)		 0 - 8.130 334 - 690
BN42 105,41 mm
(4,15 in)		 58,4 - 134,6 mm
(2,3 - 5,3 in)		 24/50/100 0,7203 - 3,1847 Nm
(102 - 451 oz-in)		 0 - 6.140 456 - 874

Ressourcen

3D-Modell-Downloads >

Laden Sie hier die 3D-Modelle Ihres bürstenlosen Motors zur Verwendung in Ihren Montage- / Installationslayouts herunter.
