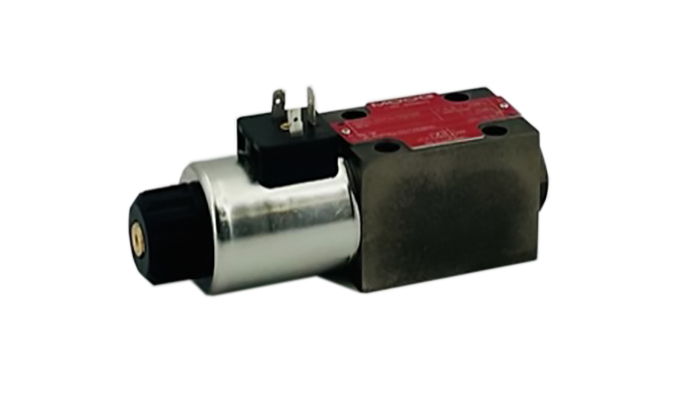

Wegeventile “WE42” und “WE43” - Serie X820

Das Wegeventil X820 besteht im Wesentlichen aus dem Ventilkolben, dem Gehäuse und dem entsprechenden Betätigungselement. Der Ventilkolben wird mit Hilfe des Magneten verschoben, so dass das Fluid vom Anschluss P entweder zum Anschluss A oder B fließen kann und der andere Anschluss mit dem Tank (T) verbunden wird. Durch Abschalten des Magneten kann die Feder den Kolben in die Mitte zurückstellen.

KONTAKTIEREN SIE MOOG >

Jump To:
Übersicht
Spezifikationen
Ressourcen

Übersicht

  • Geringer Druckabfall bei hohen niedrigen Durchflussraten durch optimierte niedrige Wege im Gehäuse und im Schieberdesign.
  • Montagekonfiguration gemäß ISO 4401-03.
  • Anzeige der Ausgangsposition durch induktiven Positionsschalter
  • Einfacher und schneller Wechsel der Magnetspule ohne Leckagerisiko.
  • Elektrischer Einzelanschluss der Magnete nach ISO 4400 / DIN 43650.
  • Die Oberfläche des Ventilgehäuses ist phosphatiert und die Betätigungsmagnete sind galvanisch verzinkt.
  • Jedes Ventil wird vor der Auslieferung geprüft.

Spezifikationen

Spezifikationen

Nenngrößen

 06 (Cetop 03)

Maximaler Betriebsdruck

350 bar

Einbaubohrung

ISO 4401
