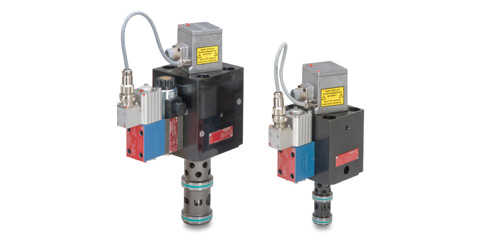

Servo- & Proportionalcartridges - 3-Wege-Servocartridges | Moog

SE3



2-3-Wege-Servo-Cartridges sind Drosselventile mit Steuerkolben, die zur Durchflusssteuerung verwendet werden.

Sie haben 3 Arbeitsanschlüsse, wodurch sie einen einfach wirkenden Zylinder ausfahren oder einfahren können.
Die Position des Steuerkolbens wird durch eine integrierte Bordelektronik im geschlossenen Regelkreis geregelt. In Kombination mit den hochdynamischen Moog Vorsteuerventilen ermöglicht dies eine ausgezeichnete Dynamik und Wiederholbarkeit.
Die Ventile sind mit unterschiedlichen Failsafe-Optionen verfügbar und damit für verschiedenste Anwendungen geeignet.



Spezifikationen

Nenngrößen
30, 50, 63
Nennvolumenstrom  425 bis 1,185 l/min @ ∆p 5 bar
Maximaler Volumenstrom  2,500 l/min Nenngröße 63
Maximaler Betriebsdruck  350 bar
Einbaubohrung
Moog Standard (siehe Katalog für weitere Details)
Stellzeit für 0 bis 100 % Hub
13 bis 25 ms @ 210 bar
Versorgungsspannung  24 VDC (18 bis 32 VDC)
Sollwertsignale
+/-10 V, +/-10 mA, 4-20 mA

Typische Anwendungen

Metallumformung & Pressen

Kunststoffverarbeitung

Schwerindustrie - Stahlwerke

Mobile Anwendungen

Marine / Offshore

Druckgießmaschinen
