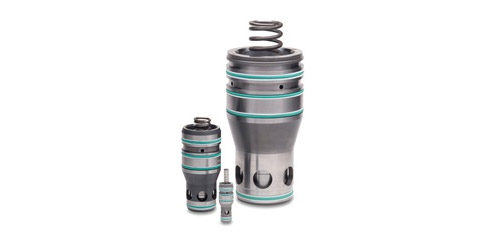

2-Wege-Einbauventile - Aktiv betätigt
CHE, CCE, RHE
Die Moog 2-Wege-Einbauventile - Aktiv betätigt wurden entwickelt, um viele der Einschränkungen von Standard-Cartridgeventilen zu eliminieren.
Die Aktiv-Cartridges sind mit einer zusätzlichen Steuerfläche ausgestattet und ermöglichen dadurch ein robusteres Schaltverhalten für high-performance Maschinen, bei denen niedrige Systemdrücke die Schließzeiten mit Passivcartridges negativ beeinflussen würden.
Im wesentlichen haben Aktiv-Cartridges einen doppelt wirkenden Vorsteuerkolben, um den Kegel aktiv zu öffen und zu schließen, während ein Standard Cartridge einen einfach wirkenden Kolben verwendet, der den Kegel nur aktiv schließen kann.
Zusammengefasst bietet das Aktiv-Cartridge Verbesserungen bei:
- Schließzeit
- Öffnungszeit
- Zuhalten unter Last
Ein Aktiv Cartridge kann für folgende Funktionen verwendet werden:
- Hydraulisch vorgesteuerte Rückschlag- oder Wege-Steuerung
- Magnetventilbetätigte Rückschlag- oder Wege-Steuerung
Der Katalog ermöglicht die Auswahl einzelner Cartridgeelemente (CHE), Steuerdeckel (CCE) oder kompletter Cartridges inklusive Steuerdeckel (RHE).
Spezifikationen
Nenngrößen |
16, 25, 32, 40, 50, 63, 80, 100 |
---|---|
Maximaler Betriebsdruck |
350 bar |
Einbaubohrung |
ISO 7368 |
Spezifikationen
Nenngrößen |
16, 25, 32, 40, 50, 63, 80, 100 |
---|---|
Maximaler Betriebsdruck |
350 bar |
Einbaubohrung |
ISO 7368 |
Typische Anwendungen
Schwerindustrie - Stahlwerke
Mobile Anwendungen
Marine / Offshore
Druckgießmaschinen
