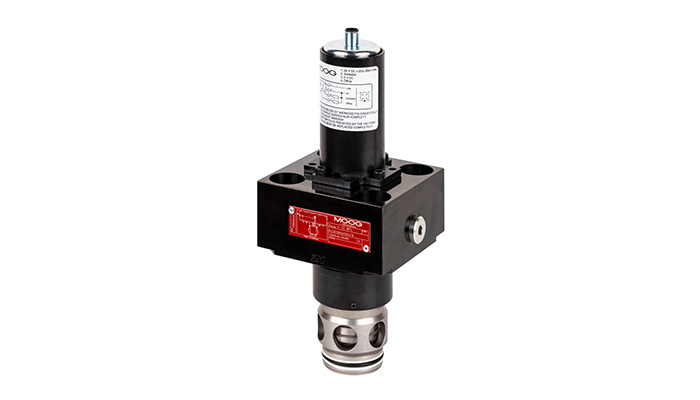

2-Wege-Einbauventile mit Stellungsüberwachung - Serie CSE

2-Wege-Einbauventile mit Stellungsüberwachung der Serie CSE sind passive Einbauventile, ähnlich unserer CEE-Serie, aber hier haben wir Einbauventil und Deckel in einer Ventileinheit. Sie sind mit einem speziellen Ventilkegel mit mechanischer Überlappung im Öffnungsbereich des Ventils und mit einem integrierten Positionsschalter zur Überwachung der geschlossenen Ventilposition ausgestattet. Moog bietet drei verschiedene Typen von positionsüberwachten Cartridge-Ventilen an, für externe Pilotölversorgung oder mit Pilotventilschnittstelle auf dem Ventildeckel.

KONTAKTIEREN SIE MOOG >

Jump To:
Übersicht
Spezifikationen
Ressourcen

Übersicht

Diese 2-Wege-Slip-in-Cartridge-Ventile werden vorzugsweise eingesetzt, um unbeabsichtigte Bewegungen von Stellgliedern in Hydrauliksystemen zu verhindern. Sie sind mit einem elektrischen Positionsschalter ausgestattet, der die geschlossene Stellung des Ventilsitzes überwacht.

Durch die Stellungsüberwachung können die Ventile in sicherheitsgerichteten Teilen von Steuerungen (SRP/CS) eingesetzt werden, um das Sicherheitsniveau des Systems zu erhöhen und die Sicherheitsstandards für die jeweilige Anwendung zu erfüllen. Die Ventile werden mit einer DGUV Test-Baumusterprüfbescheinigung geliefert, um die Zulassung der SRP/CS zu erleichtern.

  • Geeignet für den Einsatz in sicherheitsrelevanten Teilen von Steuerungssystemen zur Erhöhung des Sicherheits- oder Leistungsniveaus.
  • Niedrige Wartungs-, Betriebs- und Austauschkosten.
  • Maximale Haltbarkeit, auch bei anspruchsvollen Anwendungen.
  • Hohe Energieeffizienz senkt die Betriebskosten.
  • Leckagefreies Design zur Vermeidung unbeabsichtigter Antriebsbewegungen.
  • Unterstützt den Zertifizierungsprozess für die sicherheitsrelevanten Teile von Steuerungssystemen.

Spezifikationen

Spezifikationen

Nenngrößen

16, 25, 32, 40, 50, 63

Maximaler Betriebsdruck

 420 bar

Einbaubohrung

 ISO 7368
