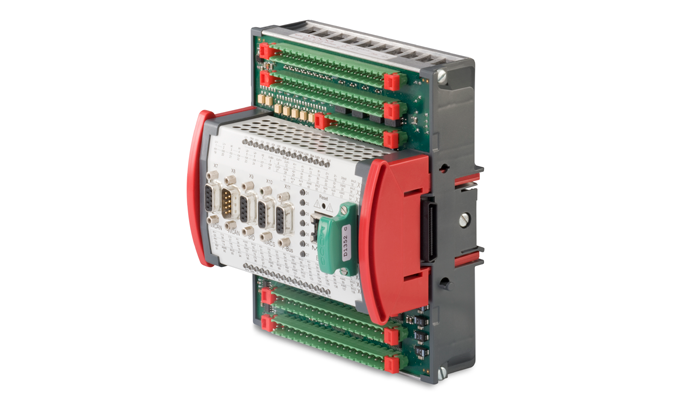

Motion Controller Moog MSC I für Industrieanwendungen - Obsolet

Slide Background

Der Moog MSC I ist ein frei programmierbarer Mehrachsregler mit SPS-Funktionalität. Der Motion Controller ist mit schnellen und hochauflösenden analogen Ein- und Ausgängen sowie Sensor-Schnittstellen ausgestattet. Der Motion Controller ist optimal zur schnellen und präzisen Regelung von Aktuatoren über analoge Schnittstellen geeignet.

*Bitte beachten Sie, dass es sich bei diesem Produkt um ein Auslaufmodell handelt, das für neue Designs gegebenenfalls nicht geeignet ist. Bitte nehmen Sie diesbezüglich Kontakt mit uns auf..

KONTAKTIEREN SIE MOOG >

Jump To:
Übersicht
Spezifikationen
Ressourcen

Übersicht



Der Moog MSC I ist ein robuster, frei programmierbarer Mehrachsregler mit SPS-Funktionalität, der sich durch kurze Zykluszeiten auszeichnet und wartungsfrei betrieben werden kann – dank einer Konstruktion ohne bewegliche Bauteile, Batterie oder Akku. Der Motion Controller wird beispielsweise für die Regelung von bis zu zwei Aktuatoren über analoge Schnittstellen (z. B. Hydraulikzylinder mit Servo-/Proportionalventil) verwendet. Die Programmierung des MSC I erfolgt über die CODESYS-basierte IEC 61131 Programmierumgebung Moog MACS (Moog Axis Control Software).

Vorteile:

  • Vorteile Moog Motion Controller MSC I:
  • Frei programmierbarer Mehrachsregler mit integrierter SPS-Funktionalität
  • Kurze Zykluszeiten bei geringer Varianz der Zeitbasis
  • Schnelle, präzise Regelung von Prozessvariablen wie Position, Geschwindigkeit und Druck
  • Wartungsfrei (keine beweglichen Teile, weder Batterie noch Akku)
  • Hohe Flexibilität: Weitere Geräte können z. B. über die CAN-/CANopen-Schnittstellen angesteuert werden
  • Optimal abgestimmt auf analoge und digitale Erweiterungsmodule Moog QAIO





Spezifikationen
 CPU

40 MHz
Speicher 4 MB Flash EEPROM
Minimale Task Zykluszeit 400 Mikrosekunden
Update der Ein-/Ausgänge

mit dem schnellsten Task
Sensor-Schnittstellen 2 x konfigurierbar als Inkremental-Enkoder oder SSI (Seriell-Synchrones-Interface)
Analoge Ein-/Ausgänge 8 analoge Eingänge, 2 analoge Ausgänge, Strom-/Spannungsbereiche konfigurierbar, alle mit 16 Bit Auflösung
Digitale Ein-/Ausgänge 8 digitale Ein-/Ausgänge
Standard Bus Schnittstellen 2 x CAN/CANopen, 2 x TIA/EIA 232, Ethernet, Schnittstelle für Erweiterungsmodule
Optionale Schnittstellen Profibus-DP Slave bis 12 MBit/s
