Moog Motion Controller MSC II: Mehrachsregler für industrielle Anwendungen - Obsolet

Slide Background

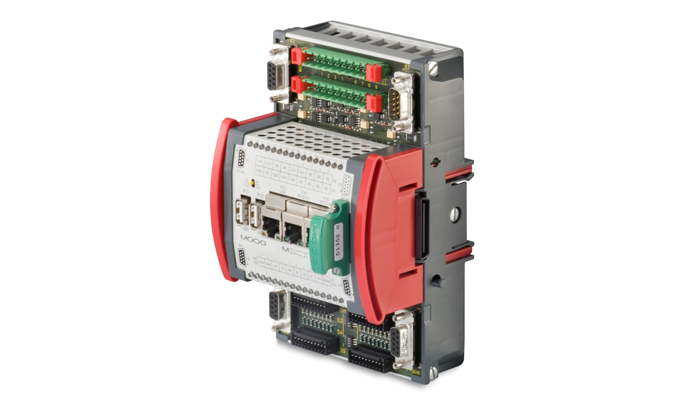

Der Moog MSC II ist ein robuster, frei programmierbarer Mehrachsregler mit SPS-Funktionalität, der sich durch kurze Zykluszeiten auszeichnet und wartungsfrei betrieben werden kann – dank einer Konstruktion ohne bewegliche Bauteile, Batterie oder Akku.

*Bitte beachten Sie, dass es sich bei diesem Produkt um ein Auslaufmodell handelt, das für neue Designs gegebenenfalls nicht geeignet ist. Bitte nehmen Sie diesbezüglich Kontakt mit uns auf.

KONTAKTIEREN SIE MOOG >

Jump To:
Übersicht
Spezifikationen

Übersicht



Der Motion Controller wird beispielsweise für die Regelung von Aktuatoren über die EtherCAT-Schnittstelle (z. B. Hydraulikzylinder mit Servo-/Proportionalventil) verwendet. Die Programmierung des MSC II erfolgt über die CODESYS-basierte IEC 61131 Programmierumgebung Moog MACS (Moog Axis Control Software).


Vorteile:

  • Frei programmierbarer Mehrachsregler mit integrierter SPS-Funktionalität
  • Kurze Zykluszeiten bei geringer Varianz der Zeitbasis
  • Schnelle, präzise Regelung von Prozessvariablen wie Position, Geschwindigkeit und Druck
  • Wartungsfrei (keine beweglichen Teile, weder Batterie noch Akku)
  • Hohe Flexibilität: Weitere Geräte können z. B. über die CAN-/CANopen-Schnittstellen angesteuert werden
  • Optimal abgestimmt auf analoge und digitale Erweiterungsmodule Moog QAIO



Spezifikationen
 CPU 400 MHz
Speicher 128 MB RAM, 32 MB Flash EEPROM
Minimale Task Zykluszeit 100 Mikrosekunden
Update der Ein-/Ausgänge mit dem schnellsten Task
Sensor-Schnittstellen 4 x konfigurierbar als Inkremental-Enkoder oder SSI (Seriell-Synchrones-Interface)
Ein-/Ausgänge 4 x Digital I/O
Standard Bus Schnittstellen 2 x CAN/CANopen, 1 x TIA/EIA 232, Ethernet, Schnittstelle für Erweiterungsmodule
Optionale Schnittstellen Profibus-DP slave, EtherCAT Master, EtherCAT slave
Datenaustausch via  Ethernet TCP/IP, UDP/IP
Erweiterbarkeit Bis zu 7 Erweiterungsmodule (Digital I/O, Analog I/O)
