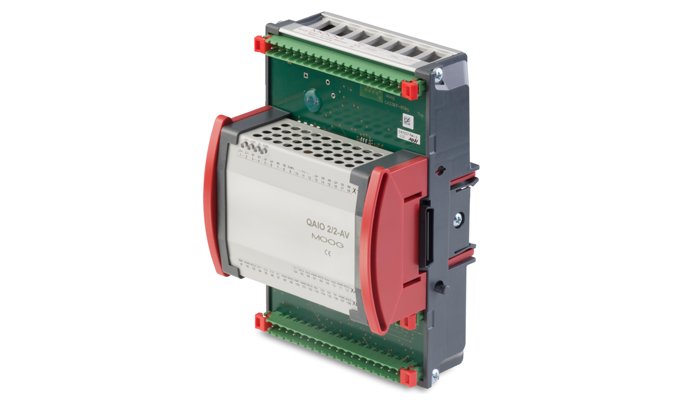

Moog QAIO 2/2 Analog-Erweiterungsmodul für Motion Controller- Obsolet

Slide Background

Für seine Motion Controller bietet Moog ein umfassendes Erweiterungsmodule-Sortiment. Das analoge Modul QAIO 2/2 ist optimal an die Moog Motion Controller MSC I bzw. MSC II angepasst und verfügt über 2 einzeln konfigurierbare Ein- sowie Ausgänge mit einer Auflösung von jeweils 16 Bit.

*Bitte beachten Sie, dass es sich bei diesem Produkt um ein Auslaufmodell handelt, das für neue Designs gegebenenfalls nicht geeignet ist. Bitte nehmen Sie diesbezüglich Kontakt mit uns auf.

KONTAKTIEREN SIE MOOG >

Jump To:
Übersicht
Ressourcen

Übersicht



Alle Ein- und Ausgänge werden in jedem Programmzyklus der MSC I (Minimum 400 µs) oder MSC II (Minimum 100 µs) gelesen und geschrieben. Die Konfiguration erfolgt über die CODESYS-basierte Moog MACS Achssteuerungssoftware. Das Erweiterungsmodul ist einfach zu montieren: Es wird auf eine DIN-Hutschiene aufgesteckt und über den internen Erweiterungsbus direkt mit dem Motion Controller verbunden.

Eigenschaften Moog Erweiterungsmodul QAIO 2/2:

  • 2 analoge Eingänge, einzeln konfigurierbar in der MACS Software als ±10 V, ±10 mA oder 4-20 mA
  • 2 analoge Ausgänge jeweils ±10 V, zusätzlich einzeln konfigurierbar in der MACS-Software als ±10 mA, ±50 mA oder 4-20 mA mit Kabelbruchüberwachung
  • 1 Referenzspannungsausgang: +10 V, kurzschlussfest
