SmartMotor™ - von 60W bis 615W Dauerleistung
Weit mehr als "nur ein Servomotor": Class 5 SmartMotor™
Unser SmartMotor™ mit integriertem Motion-Control-System ist das Ergebnis einer innovativen Designphilosophie. Die unübertroffene Einfachheit der Programmierung, die Netzwerkfähigkeit, die hochflexiblen und erweiterbaren Ein- und Ausgänge und die Servoleistung mit hoher Leistungsdichte sind genau das, was Sie von uns als Pionier und anerkanntem Weltmarktführer für wirklich integrierte Antriebslösungen erwarten können. Wir bieten Ihnen Spitzentechnologie für Ihre Antriebssteuerung.
Die Einfachheit und Benutzerfreundlichkeit unseres vollintegrierten Servoantriebs geht weit über reine „Kompaktheit“ hinaus - dies führt zu:
- signifikant reduziertem Einbauraum
- vereinfachter Maschinenkonstruktion und -entwicklungszeit (schnellere Markteinführung)
- reduzierten Gesamtmaschinenkosten
- hoher Zuverlässigkeit im Einsatz.
Vorteile
- Wartungsfreie BLDC-Motoren mit vollwertigem integrierten Antriebsregler
- Flexibel programmierbare Systeme mit der Fähigkeit, komplexe Steuerungsaufgaben zu übernehmen oder diese zu ersetzen
- Kostenloses Programm SMI (SmartMotor™ Interface) zur Programmierung der Motoren
- Extrem kompakte Abmessungen
- Enge Zusammenarbeit mit unseren Antriebstechnik-Spezialisten
- Kundenspezifische Lösungen für höchste Ansprüche
Eigenschaften
- Geschwindigkeitsmodus in Verbindung mit elektronischem Getriebe in Firmware integriert
- Fertig entwickelter Firmware-Befehlssatz für Verlegewickler und Spulmaschinen
- Erhältlich mit Combitronic™, dem Protokoll für Synchron- und Mehrachssysteme
- Erhältlich mit CDS7-Option, Stromversorgung, CAN-Bus und RS 232 über 7W2 Steckverbindung (für SM23165Dx und SM34165Dx)
- Erhältlich mit CDS-Option, CAN über DB15 Steckverbindung (für Motoren außerhalb der Reihe SM23165Dx)
Der neue SmartMotor™ Class 6 D-Style
MEHR LEISTUNG, MEHR DREHMOMENT, GLEICHE KOMPAKTE GRÖßE
Diese verbesserten Fähigkeiten werden mit industrieller Ethernet-Konnektivität und einem Multiturn-Absolutwertgeber kombiniert, was eine extreme Designflexibilität für jede Anwendung ermöglicht.
Vorstellung Class 6 D-Style SmartMotor™
Eigenschaften
- Batterieloser Multiturn-Absolutwertgeber
- Erweiterter Betriebstemperaturbereich (-20° bis +100° C)
- Separate Ein-/Ausgänge mit 24V-Spannungsversorgung zur getrennten Versorgung von Verstärkerstufe und Logik
- Gehäusegrößen: NEMA 17, 23 und 34
- Möglichkeit einer Halte-Bremse für alle Modelle
- Einfache Anschlussmöglichkeit an Diagnosegeräte über USB
- Combitronic™-Technologie ist Standard
Vorteile
- Vollständig integriertes, kompaktes Antriebssystem
- Hohe Störfestigkeit
- Branchenführendes Leistungsdichteverhältnis
- Hohe Abstimmungsbandbreite
- Verbesserte Steuerung mit der Fähigkeit, komplexe Anwendungen zu handhaben

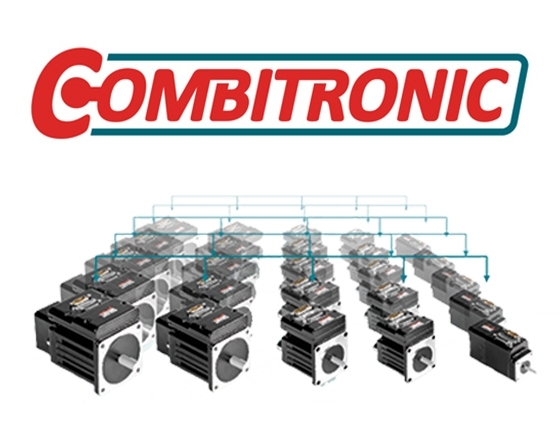

Die Combitronic-Technologie ist ein optionales Kommunikationsprotokoll, das für den Moog Animatics SmartMotor™ Servo erhältlich ist. Combitronic™ arbeitet über eine standardmäßige „CAN“-Schnittstelle (Controller Area Network). Dabei handelt es sich um die gleiche Basishardware, die in den meisten Automobilen sowie in bekannten Industrienetzwerken wie CANopen™ und DeviceNet™ verwendet wird.
Die Combitronic-Technologie kann gleichzeitig mit CANopen- oder DeviceNet-Protokollen verwendet werden. Jeder mit Combitronic ausgestattete SmartMotor™, der an dasselbe Netzwerk angeschlossen ist, kommuniziert gleichrangig, wobei sie alle Informationen und damit alle Verarbeitungsressourcen gemeinsam nutzen.
Mehrachsige synchronisierte Bewegung
SmartMotor™ im Einsatz - Anwendung in einer medizinischen Zentrifuge
